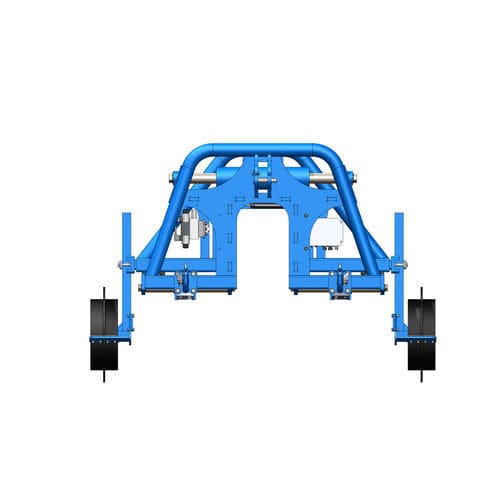

Вилы с боковым смещением для пропашника SS300

гидравлический

Обзор
SS300 — электро-гидравлический сдвигатель для тракторов, предназначенный для наведения и бокового позиционирования навесных орудий. Обеспечивает проход ВОМ, выполнен на трубчатой раме для прочности при компактных габаритах.

МНОЖЕСТВЕННЫЕ ПРИМЕНЕНИЯ :

• Перед посевом: направление орудий подготовки (вибро, культиватор, фреза, опрыскиватель).
• Посев/сажание: точное позиционирование семян или рассады.
• До появления всходов: работы вблизи посевных рядов.
• После всходов: окучивание, прополка, рыхление, опрыскивание даже при густой растительной покрове.
• Во время уборки урожая.

ОСОБЕННОСТИ
Предназначен для прохождения ВОМ
Прочный

• Трубчатая основная конструкция из круглых труб обеспечивает прочность при минимальных габаритах.
• Увеличенный направляющий цилиндр и два самоцентрирующихся втулки обеспечивают плавность перемещения.

Компактный

• Минимизировано расстояние между точками сцепки спереди/сзади для оптимального наведения орудий.
• Небольшая высота улучшает обзор навесного оборудования.

Лёгкий

• Круглые трубы основной конструкции сочетают максимальную прочность с минимальным занимаемым объёмом.

Универсальный

• Центральное отверстие для прохождения ВОМ и установки камеры.
• Стабилизирующие диски с бесступенчатой регулировкой колеи от 1,50 до 2,25 м.
• Сцепка со стороны машины адаптируется под разные типы орудий.
• Доступные системы наведения: ультразвук, камера, датчики рядов, RTK, джойстик.
• Гидросистема может работать в замкнутом контуре или в режиме load-sensing.

Эстетика

• Обтекаемые формы и воздушная конструкция обеспечивают хороший обзор и доступ для обслуживания.
• Пескоструйная и металлическая обработка, затем два слоя порошковой окраски для долговечности.
• Удобный бокс управления в кабине.

СОСТАВ
Стандарт :

• Сдвигатель с управляемым верхним цилиндром и двумя самоцентрирующимися втулками, скользящими по хромированным штокам.
• 3-точечная сцепка: категория 2 со стороны трактора; категория 3 автоматическая со стороны машины.
• Стабилизирующие диски с регулируемой колеей 1,50–2,25 м.
• Опорные ножки.

Опции :

• Джойстик
• Ультразвуковые датчики с боксом OPUS в кабине
• Датчики рядов
• Стабилизирующие диски с опорной кромкой и скребками
• Гидравлические стабилизирующие диски с переносом нагрузки
• Датчик скорости

РАБОТА

• Положение орудия фиксируется выбранным методом наведения (ультразвук, камера, датчики рядов, RTK и т.д.).
• Блок управления принимает и обрабатывает данные.
• Данные передаются на электромагнитный клапан, который приводит в действие боковой сдвиг.
• При поднятии орудия сдвигатель автоматически центрируется.
• Блок в кабине отображает всю релевантную информацию, позволяет настраивать параметры и даёт точную информацию о возможных неисправностях.

OPUS ДИСПЛЕЙ В КАБИНЕ

• Доступная информация: положение сдвигателя; положение орудия (опущено/поднято); отзывчивость сдвигателя; частичная и суммарная обработанная площадь при наличии датчика скорости.
• Возможные управления: изменение положения сдвигателя; изменение уровня отзывчивости; изменение технических параметров.

ОБСЛУЖИВАНИЕ

• Смазка самоцентрирующихся втулок и регулярная проверка гидравлических соединений.

Технические характеристики

• Название модели: SS300
• Проход ВОМ: центральное отверстие для вала и установки камеры
• Конструкция: трубчатая / круглые трубы
• Направление: увеличенный цилиндр с двумя самоцентрирующимися втулками
• Сдвиг: управляемый верхний цилиндр, нижние втулки скользят по хромированным штокам
• Расстояние сцепок: минимизировано между передней/задней осями
• Высота: уменьшена для лучшей обзорности орудий
• Стабилизирующие диски: колея регулируется 1,50–2,25 м; опции: скребки или гидравлический перенос нагрузки
• Сцепка: категория 2 (со стороны трактора); категория 3 автоматическая (со стороны машины)
• Гидравлика: замкнутый контур или load-sensing
• Отделка: пескоструйная обработка, металлизация, две слоя порошковой покраски
• Опции: джойстик, ультразвуковые датчики с OPUS, датчики рядов, датчик скорости
