Дробилка для миндаля SELECTOR series

автоматическая

Обзор
Компактные линии для лущения миндаля, предназначенные для непрерывной промышленной переработки. Серия SELECTOR сочетает компактный селектор и ротационный цилиндровый дробитель скорлупы для разделения, дробления и транспортировки очищенного ядра с возможностью настройки производительности под требования производства.

Доступные модели / Производительность

• SELECTOR 500 — максимальная производительность 500 Kg/h
• SELECTOR 750 — максимальная производительность 800 Kg/h
• SELECTOR 1000 — максимальная производительность 1100 Kg/h
• SELECTOR 1500 — максимальная производительность 1700 Kg/h
• Ротационный дробитель с четырьмя цилиндрами (позиция №5) — максимальная производительность 2.000 Kg/h в скорлупе
• Ротационные дробители также доступны в одноцилиндровом исполнении (250–500 Kg/h) и до 8 цилиндров (до 4.000 Kg/h)

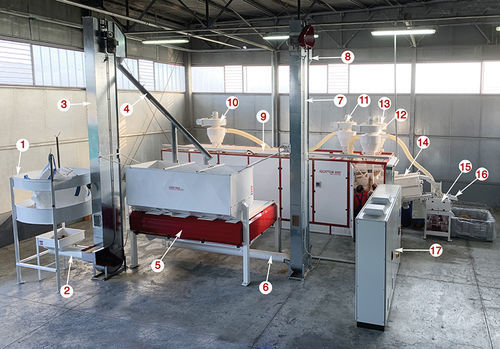

Компоненты линии (пронумерованные элементы)

• 1 - Опора для Big Bag
• 2 - Малый бункер и шнековый конвейер
• 3 - Лифт (элеватор)
• 4 - Трубы загрузки бункера
• 5 - Устройство для вскрытия скорлупы
• 6 - Шнек извлечения
• 7 - Лифт для очищенного продукта
• 8 - Подающий патрубок селектора
• 9 - Селектор
• 10 - Циклонный сепаратор для дополнительной очистки от скорлупы
• 11 - Циклонный сепаратор для восстановленных плодов
• 12 - Циклон для всасывания лёгких скорлуп (всасывающая установка)
• 13 - Циклон для восстановления плодов с сита
• 14 - Четвёртая стадия
• 15 - Селективное сито для плодов
• 16 - Выход плодов
• 17 - Электрический щит

Селектор / Детали процесса
Селектор компактен и обеспечивает открытие всех дверей с обеих сторон для обслуживания. Он разделяет материал по размеру в процессе обработки и имеет несколько выходов: два калибра плодов, неполностью очищенные миндали для повторной обработки, мелкие и сломанные плоды, а также гранулят скорлупы. Миндали, не полностью очищенные, возвращаются в устройство для удаления скорлупы. Канал над ситом подаёт плоды с четвёртой стадии, а клапан, управляемый оператором, перенаправляет поток обратно на первую стадию при работе ниже полной мощности.

Ротационный цилиндровый дробитель скорлупы
Цилиндровая система модульная: одноцилиндровая (250–500 Kg/h), четырёхцилиндровая (800–2.000 Kg/h в зависимости от мощности селектора) и до восьми цилиндров (до 4.000 Kg/h). Очищенные ядра аккумулируются в нижнем бункере; дозирующий шнек подаёт материал в цилиндры, которые разгружают очищенный продукт на транспортный шнек. Машина опирается на четыре вертикальных стойки с фланцами, выравнивающими винтами и отверстиями для крепления.

Основные характеристики цилиндров

• Наружный диаметр: 600 mm
• Внутренний ролик: Ø 300 mm
• Длина: 1.200 mm
• Пять регулируемых планок на цилиндр; планки можно перемещать ближе к ролику или дальше от него для оптимизации производительности при сохранении целостности ядра

Технические новшества и обслуживание
Улучшения включают оптимизированный диаметр цилиндров и типы пазов ролика, специальные профили планок для увеличения производительности без повреждения плодов, а также электронно-механические системы управления, позволяющие легко изменять обороты ролика и подающего шнека с электрического щита. Решётки цилиндров можно быстро открыть или демонтировать при наличии крупных посторонних предметов. Для повышения надёжности и производительности рекомендуется использовать редукторные мотор-приводы в масляной ванне.

Основные преимущества

• Нет необходимости увлажнять миндаль перед обработкой
• Не требуется сушка после селекции
• Отсутствуют проблемы при наличии скорлупы
• Производственный цикл не чувствителен к небольшим ветвевым фрагментам

Характеристики / Технические спецификации

• Семейство продуктов: Линии для лущения миндаля (серия SELECTOR)
• Доступные номинальные модели SELECTOR: 500, 750, 1000, 1500
• Типичные диапазоны производительности: 500 Kg/h до 2.000 Kg/h для стандартных линий; одноцилиндровая 250–500 Kg/h; до 4.000 Kg/h с 8 цилиндрами
• Основные компоненты: опора для Big Bag, бункеры, шнековые транспортеры, элеваторы, устройство вскрытия скорлупы, селекторы, циклонные сепараторы, всасывающие циклоны, селективное сито, электрический щит
• Размеры цилиндров: Ø внеш. 600 mm, внутренний ролик Ø 300 mm, длина 1.200 mm
• Конфигурация цилиндров: 5 регулируемых планок на цилиндр
• Обработка материала: дозирующий шнек для подачи цилиндрам и транспортный шнек для очищенного продукта
• Управление: клавиатуры/дисплеи для регулирования скоростей стадий (регулируемые обороты 1-й, 3-й и 4-й стадии)
• Обслуживание: решётки цилиндров легко открыть/снять; рекомендуется использование редукторных мотор-приводов в масляной ванне
