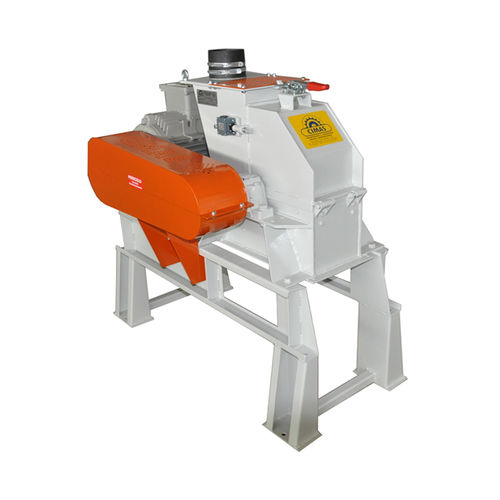

Молотковая мельница представляет собой машину, имеющую жесткое основание, приспособленное для поддержки движущихся масс, которое имеется в наличии.
На конструкции установлены сварные секции, являющиеся посадочными местами для рабочих сред, которые поддерживают электродвигатель, соединенный с осью посредством клиноременной передачи.
Корпус, опирающийся на картер, состоит из центрального корпуса из толстого металлического листа, представляющего собой нижнюю часть камеры измельчения, и посадочного места крепления опор к оси двойного корпуса чугунного ротора, который сбалансирован для обеспечения идеальной осевой направленности вращения.
Измельчение продукта осуществляется с помощью ряда молотков (термообработанных), шарнирно соединенных с закаленной пробкой, установленной на перфорированных дисках, составляющих ротор.
Вал, соединенный с электродвигателем через передаточные ремни трапециевидного сечения и ряд шкивов, увлекает за собой во вращение группу молотков.
Измельченный продукт перехватывается решетками, опирающимися на раму с цепным натяжителем и шарнирами.
Рама опирается на два соединительных кольца.
Шарнирное соединение ее с коробкой осуществляется с помощью пальца, а напряжение регулируется эксцентриковым рычагом и регулировочной гайкой.
В устье входного отверстия для продукта измельчения установлен магнитный пол для предотвращения попадания в камеру измельчения тел черных металлов.
---
