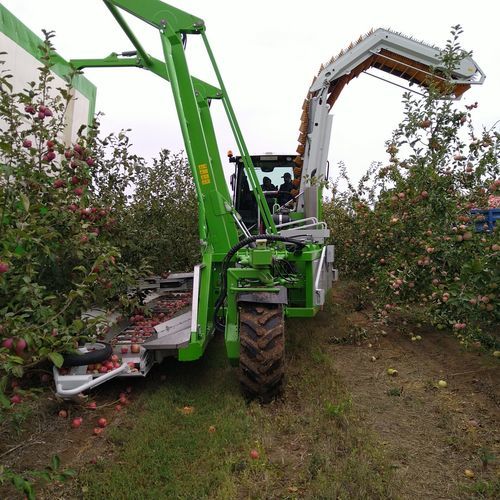

Уборочная машина встряхивающе-улавливающая уборочная машина OE4.4

для фруктовдля сливдля цитрусовых

Обзор
Боковая самоходная машина для непрерывной уборки в режиме "Shake & Catch", сочетающая вибрационный трясущий механизм и встроенную систему сбора в одном блоке, установленном рядом с деревом. Модель OE5 адаптирована для яблок и вишни; AH5 — для миндаля и фисташек. Устройство обеспечивает непрерывную уборку: зябровой вибратор и зонтик‑направляющая предотвращают падение плодов на землю и направляют их в конвейер.

Принцип работы и особенности
Функции вибрации и сбора объединены в одном боковом модуле. Электро‑гидравлическая система управляет подводом плодов в зонтик над рядом, через уплотнение в центральный конвейер, далее по конвейеру, элеватору и предварительной очистке до движущегося в соседнем ряду контейнера. Шасси имеет высокую контролируемую боковую подвеску и компенсию уклонов для сложного рельефа. Все функции контролируются и управляются из кабины; изменение режима сбора во время транспортировки выполняется электро‑гидравлически и занимает около 2 минут. Доступна версия с допуском для дорожного движения (4 м).

Подходящие культуры

• Яблоки
• Вишня
• Сливы
• Цитрусовые
• Миндаль
• Фисташки
• Похожие плодовые и ореховые культуры

Требования к насаждениям
Параметры плантации:

• Ширина между рядами (ствол‑к‑стволу): > 5,0 м
• Расстояние между деревьями (ствол‑к‑стволу): > 1,8 м
• Диаметр ствола: 80 – 200 мм
• Свободная чистая высота ствола: > 0,85 м
• Высота дерева: < 5 м
• Ширина кроны: 3,2 – 5 м

Технические данные

• Двигатель: Deutz 4‑цил. или Deutz 6‑цил., опции Stage V
• Мощность: дизель от 55 кВт / 75 л.с. до >130 л.с.
• Метод уборки: непрерывный "Shake & Catch" с автоматическим управлением вибратором
• Система: одномашинная система; самоходный сборщик плодов; 3‑колёсное шасси с 3‑колёсным приводом и рулевым управлением
• Шасси: гидростатический полный привод; блокировка дифференциала заднего моста; поворот всех колёс; регулируемая высота; компенсация уклонов до 12%
• Ограничения по склону: уборка подъём/спуск 15%; контурная линия 12%; транспорт подъём/спуск 20%; контур 15%
• Гидравлический привод: гидростатический, 2 передачи (сад / дорога)
• Топливный бак: 200 л
• Вывод урожая: транспортёр → элеватор → предварительная очистка → параллельный контейнер в соседнем ряду
• Производительность: до 8 деревьев/мин в оптимальных условиях
• Пропускная способность конвейера: до 25 т/ч (яблоки)
• Управление: однооператорная работа из кабины; электро‑гидравлические системы; цифровые дисплеи
• Бортовое напряжение: 12 В
• Дорожный транспорт: версия 4 м допущена к движению; тесты DEKRA / TÜV; допуск как рабочей машины до 20 км/ч; при транспортировке кабина может быть повернута
• Скорости движения: вперед 0–10 км/ч (поле) / 0–20 км/ч (дорога); назад 0–6 км/ч (ступенчато)
• Габариты (транспорт / работа): длина 9 700 мм; ширина 3 000 мм / 10 200 мм; высота (4,5 м вариант) 4 000 мм / 4 500 мм
• Масса: ≈ 9 т в зависимости от комплектации

Технические характеристики

• Модели: OE4 / OE5 / AH5
• Предназначена для боковой непрерывной уборки плодов и орехов
• Электро‑гидравлическое управление с автоматическим контролем вибратора
• Система передачи урожая на параллельный сборочный транспорт
• Дорожная версия и управление одним оператором из кабины
