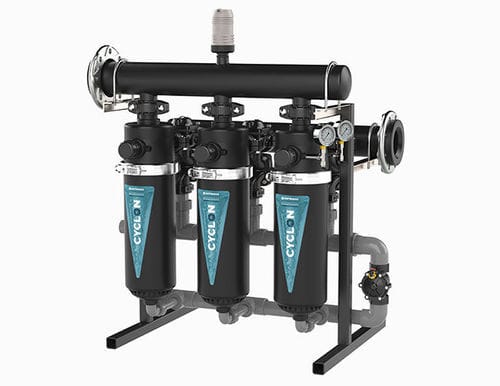

Фильтр для воды CYCLON

гидравлическийадаптивный

Обзор
Автоматический кольцевой фильтр с разделением колец и перевёрнутой гидравлической конструкцией, разработан для повышения эффективности фильтрации воды с высокой нагрузкой неорганических взвесей (песок, тяжёлые илы).

Технические детали и принцип работы
Серия CYCLON оптимизирует гидромеханику за счёт перевёрнутой конфигурации, которая способствует гравитационной и центробежной осадке песка и тяжёлых илов до того, как среда достигнет фильтрующего пакета. При регенерации система сочетает механическое разделение колец с противоточной промывкой и независимой автоматической продувкой, что снижает преждевременное забивание и потребность в обслуживании.

Ключевые особенности

• Перевёрнутая гидравлическая конструкция, способствующая осадке песка.
• Автоматическая промывка в сочетании с разделением колец и спиральной системой удаления.
• Независимая автоматическая продувка для удаления отложений.
• Высокая эффективность при обработке вод с повышенным содержанием неорганических твёрдых частиц.
• Модульная установка, адаптируемая под различные расходы и диаметры труб.

Модели и технические данные
Серия | Модель | Коллектор вход/выход (мм) | Слив (мм) | Макс. расход м³/ч | Площадь фильтрации см²
2" | 2 | 90 | 50 | 40 | 3.190
2" | 3 | 110 | 50 | 60 | 4.785
2" | 4 | 110 | 50 | 80 | 6.380
2" | 5 | 110 | 50 | 100 | 7.975
3" | 2 | 110 | 63 | 60 | 3.190
3" | 3 | 110 | 63 | 90 | 4.785
3" | 4 | 160 | 75 | 120 | 6.380
3" | 5 | 160 | 75 | 150 | 7.975

Рекомендуемые расходы в зависимости от качества воды
Серия | Модель | Макс. расход | <50 ppm | 50/75 ppm | 75/100 ppm
2" | 2 | 40 | 30 | 26 | 22
2" | 3 | 60 | 45 | 39 | 33
2" | 4 | 80 | 60 | 52 | 44
2" | 5 | 100 | 75 | 65 | 55
3" | 2 | 60 | 48 | 44 | 40
3" | 3 | 90 | 72 | 66 | 60
3" | 4 | 120 | 96 | 88 | 80
3" | 5 | 150 | 120 | 110 | 100

Характеристики / технические спецификации

• Серия: CYCLON (перевёрнутая гидравлическая конструкция).
• Система разделения колец в сочетании с противоточной промывкой и независимой автоматической продувкой.
• Подходит для вод с высокой нагрузкой неорганических взвесей (песок, тяжёлые илы).
• Модульная установка, адаптируемая к различным расходам и диаметрам (2" и 3").
• Доступные модели: 2, 3, 4, 5 в версиях 2" и 3" с максимальными расходами от 40 до 150 м³/ч в зависимости от модели.
• Площадь фильтрации по моделям указана в таблице (3.190–7.975 см²).
