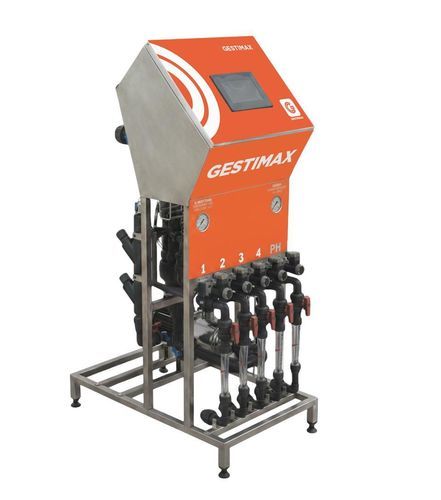

Автоматический распылитель удобрений GESTIMAX

с трубкой Вентурис контроллеромс точной дозировкой

Краткое описание
Профессиональная установка для фертигации с модульной масштабируемой архитектурой, инжекцией Вентури и точным контролем питательных веществ, pH и электропроводности (CE).

Подробное описание
GESTIMAX — компактное решение для комплексного управления орошением и питанием растений. Устройство сочетает конструкцию из нержавеющей стали AISI 304 с интегрированным контроллером и 5" цветным сенсорным экраном для локального и удаленного управления. Внедрение удобрений и регуляторов pH/CE осуществляется с помощью технологии Вентури без подвижных частей в системе всасывания, что снижает простои и обслуживание. Цилиндрический смесительный блок обеспечивает равномерное смешивание питательного раствора перед подачей в магистральную линию.

Ключевые особенности

• Компактная конструкция и корпус из нержавеющей стали AISI 304.
• Производительность инжекции до 500 л/ч на линию, с возможностью расширения до 1000 л/ч.
• Интегрированный контроллер GXF-5 S16.
• 5" цветной сенсорный экран.
• Удаленное управление через ПО для ПК и мобильное приложение с маршрутизатором GW600.

Общие характеристики
Установка оснащена блоком управления GXF-5 S16 и 5" цветным сенсорным экраном для упрощенной эксплуатации. Производительность инжекции на линию до 500 л/ч, с возможностью расширения до 1000 л/ч. Шасси имеет несущую конструкцию из нержавеющей стали AISI 304 и предназначено для применения в фертигации с контролем pH и электропроводности (CE).

Основные технические данные
Напряжение питания: 380–400 V + N – 50 Hz
Полная мощность: 3 kW
Общий ток: 6 A
Количество инжекционных линий: 3 / 4 / 5
Тип конструкции: нержавеющая сталь AISI 304
Габариты (L × W × H): 505 × 800 × 1345 mm
Масса нетто / брутто: 62,4 / 63,7 / 65,0 kg
Система всасывания: цилиндрический блок PVC с вентури DN25
Электромагнитные клапаны для инжекции: FIP 10 mm
Смесительная камера: PVC DN 140 mm
Подключение входа: DN 40 mm
Подключение выхода: DN 40 mm
Инжекционные линии: DN 25 mm
Конфигурируемые цифровые выходы: 16 (расширяемые до 120)
Плата управления: считывание CE + pH и управление 7 удобрениями + pH
Диаметр коллектора зондов: DN 40 mm

Насос и защита
Управление насосом удобрения: переключатель ручной / автоматический
Насос удобрения: 50 Hz · 1,85 kW
Макс. рабочее давление: 4,0 bar
Датчик давления: 4/20 mA – 0/10 bar

Технические характеристики

• Модель контроллера: GXF-5 S16
• Сенсорный экран: 5" цветной
• Инжекция на линию: до 500 л/ч (расширяемо до 1000 л/ч)
• Конструкция: нержавеющая сталь AISI 304
• Размеры: 505 × 800 × 1345 mm
• Масса: 62,4 / 63,7 / 65,0 kg (нетто / брутто)
• Гидравлические соединения: вход DN40, выход DN40, инжекционные линии DN25
• Система всасывания: цилиндрический блок PVC с вентури DN25
• Система смешивания: смесительная камера PVC DN 140 mm
• Цифровые выходы: 16 (расширяемые до 120)
• Контроль pH и CE: считывание CE + pH и управление до 7 удобрений + pH
• Насос удобрения: 50 Hz · 1,85 kW; макс. давление 4,0 bar
• Датчик давления: 4/20 mA – 0/10 bar
