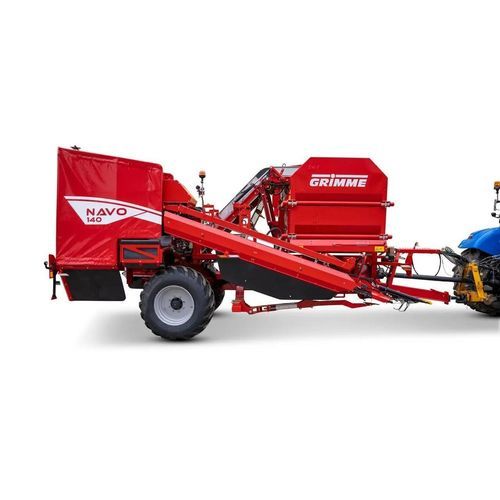

Уборочная машина для моркови NAVO 140

для редисадля свеклыдля чеснока

Обзор
NAVO 140 — топ-лифтер для эффективной однорядной уборки корнеплодов на малых и средних хозяйствах. Комбинируя опыт ASA-LIFT и серийное производство GRIMME, машина оснащена захватным транспортером длиной 434 дюйма, мелким элеватором для ботвы и бункером объемом 7 м³ в компактной прицепной раме. Система ModuChange обеспечивает быструю смену между топ-лифтерной лентой и приёмным агрегатом с долотом для культур: морковь, чеснок, корневой сельдерей, свёкла, пастернак, корневой петрушка. Нож (coulter) разрыхляет почву под корнем, вращающиеся конические захватные ролики поднимают ботву, затем корнеочиститель удаляет прилипшую почву перед подачей на мелкий элеватор и в бункер.

Краткие данные

• Однорядная прицепная машина
• Объем бункера: 7 m³
• Длина захватной ленты: 434 дюйма
• Мелкий элеватор для удаления прилипшей почвы и примесей
• ModuChange — система быстрой смены между топ-лифтерной лентой и приёмным агрегатом с долотом
• Подходящие культуры: морковь, чеснок, корневой сельдерей, свёкла, пастернак, корневая петрушка

Стандартное оборудование

• Гидравлическая опора
• Кардан 1 3/8" с 6 шлицами
• Нагрузка-датчик (load-sensing) с управляющей линией к трактору
• Масляный охладитель
• Автоматическое управление глубиной и боковым положением с регулировкой заданного значения (управление из кабины)
• Защита от перегрузки для конических захватных роликов
• Рука долота загнута вправо, долото смещено
• Механическая защита от камней (ломающийся штифт) для защиты долота
• Захватная лента (434 дюйма)
• Механическое крепление топ-лифтерной ленты через гидравлически регулируемый рычаг
• Регулировка скорости корнеочистителей из кабины
• Ручная регулировка высоты корнеочистителя с зажимными винтами в направляющей планке
• Система быстрого снятия роликов топ-лифтера для облегчения регулировки зажима и замены ленты
• Направляющие пластины для отведения срезанной ботвы от приёмника
• Регулировка скорости и функция реверса режущего блока из кабины
• Поперечный конвейер шириной 630 mm, шаг 28 mm, резиновое покрытие, вкл. заслонку
• Регулировка скорости поперечного конвейера и мелкого элеватора из кабины
• Элеватор наполнения бункера шириной 630 mm с функцией Start-Stop
• Гидравлическое рулевое управление осью с самовыравниванием (только для полевых работ)
• Транспортная скорость до 40 km/h
• Колёса: 600/55 R26.5
• Освещение, сигнальная лампа, базовое ISOBUS-оборудование
• TurboClean

Технические данные (фрагмент)
Габариты: Длина: 7811 mm
Ширина: 2960 mm
Высота: 3600 mm
Навеска трактора: Нижний прицеп: x

Эксплуатация и особенности

• Топ-лифтер: вращающиеся конические захватные ролики поднимают ботву/верхушки корнеплодов для захвата
• Очистка корней: корнеочиститель удаляет прилипшую почву перед подачей на мелкий элеватор
• Режущий блок: верхушки растений срезаются у основания и выбрасываются позади машины
• ModuChange: быстрая переконфигурация из топ-лифтера в просеивающий комбайн примерно за 30 минут
• Обслуживание: система быстрого снятия для простого обслуживания и замены прижимных роликов; подшипники не требующие обслуживания и резиновые пружинные элементы для роликов топ-лифтера
• Управление: интуитивная ISOBUS-операция через GRIMME Digital Interface (GDI); многие функции можно назначать на джойстик трактора

Технические характеристики

• Объем бункера: 7 m³
• Длина захватной ленты: 434 дюйма
• Поперечный конвейер: ширина 630 mm; шаг 28 mm; резиновое покрытие; вкл. заслонку
• Ширина мелкого фанеэлеватора: 630 mm
• Ширина элеватора заполнения бункера: 630 mm
• Регулировка скорости режущего блока, поперечного конвейера, мелкого фанеэлеватора и элеватора заполнения из кабины
• Гидравлическое рулевое управление осью с самовыравниванием
• Транспортная скорость: до 40 km/h
• Колёса: 600/55 R26.5 (с обеих сторон)
• Стандартная защита от перегрузок и камней для захвата и режущего блока
• Габариты Д / Ш / В: 7811 mm / 2960 mm / 3600 mm
• Разработана для малых и средних хозяйств; гибкое применение на различных корнеплодах
