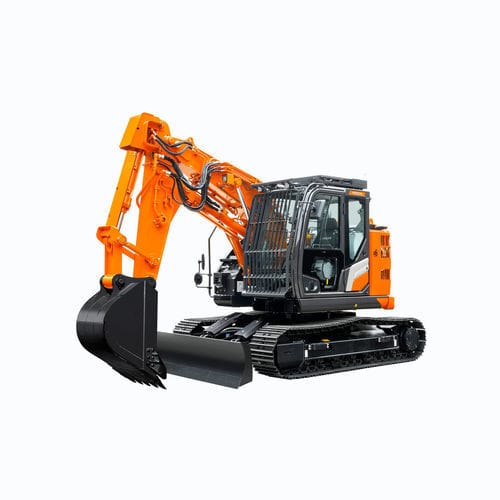

Гидравлический экскаватор ZX135US-7 SRF

компактный

Обзор
Этот компактный экскаватор с коротким радиусом поворота разработан для проходки тоннелей и работ в ограниченных пространствах, где требуются небольшой задний свес и короткие стрела/рукоять. Машина предназначена для продолжительных подземных работ и допускает установку навесного оборудования, обычно используемого на более крупных машинах весом 20 тонн. Экскаватор может опускаться в нижеуровневые участки с помощью крана и работать в тандеме с экскаваторами с телескопическими рукавами типа clamshell.

Ключевые характеристики

• Номинальная мощность двигателя: 74 kW (ISO14396)
• Эксплуатационная масса: 16 200 – 17 800 kg
• Макс. досягаемость копания: 6 390 mm
• Короткая стрела и рукоять, разработанные для ограниченных пространств и проходки тоннелей
• Совместим с навесным оборудованием для 20‑тонных машин (например, дробилки, гидромолоты)
• Может быть опущен на подземные участки краном
• Возможна работа в тандеме с экскаваторами с телескопическими рукавами clamshell
• Доступность: Европа

Двигатель и гидравлическая система
Модель двигателя: TOYOTA INDUSTRIES CORPORATION 1KDE
Требования по эмиссии: EU Stage V
Тип двигателя: 4‑тактный, водяного охлаждения, прямой впрыск common rail
Наддув: турбонагнетатель с изменяемой геометрией, интеркулер, охлаждаемый EGR
Послеочистка: система DOC+CSF
Число цилиндров: 4
Рабочий объем: 2,982 L
Пилотный насос: 1 шестеренный насос (макс. расход 33,6 L/min)

Гидравлическая система
Главный насос: 2 аксиально‑поршневых насоса переменной производительности

Силы копания ковша и рукояти
Сила копания ковша (ISO): 162 kN
Сила напора рукояти (ISO): 75 kN

Массы и давление на грунт
Тип башмака: тройные гребни
Ширины башмаков: 500 / 600 / 700 mm
Эксплуатационная масса: 16 200 – 17 800 kg

Рабочие диапазоны
Длина рукояти: 2.05 m
Макс. досягаемость копания: 6 390 mm
Макс. глубина копания: 2 640 mm
Макс. высота выгрузки: 5 260 mm

Габариты
Длина ходовой части: 3 580 mm
Общая ширина верхней структуры: 2 480 mm
Общая высота кабины: 2 940 mm

Основные параметры
Номинальная мощность двигателя (kW): 74 kW (ISO14396)
Эксплуатационная масса (kg): 16 200 – 17 800 kg

Технические характеристики

• Модель: ZX135US-7 SRF
• Модель двигателя: TOYOTA INDUSTRIES CORPORATION 1KDE
• Номинальная мощность двигателя: 74 kW (ISO14396)
• Требования по эмиссии: EU Stage V
• Тип двигателя: 4‑тактный, водяного охлаждения, прямой впрыск common rail
• Наддув: турбонагнетатель с изменяемой геометрией, интеркулер, охлаждаемый EGR
• Послеочистка: система DOC+CSF
• Цилиндры: 4
• Рабочий объем: 2,982 L
• Пилотный насос: 1 шестеренный насос (макс. расход 33,6 L/min)
• Главный насос: 2 аксиально‑поршневых насоса переменной производительности
• Сила копания ковша (ISO): 162 kN
• Сила напора рукояти (ISO): 75 kN
• Тип башмака: тройные гребни
• Ширины башмаков: 500 / 600 / 700 mm
• Эксплуатационная масса: 16 200 – 17 800 kg
• Длина рукояти: 2.05 m
• Макс. досягаемость копания: 6 390 mm
• Макс. глубина копания: 2 640 mm
• Макс. высота выгрузки: 5 260 mm
• Длина ходовой части: 3 580 mm
• Общая ширина верхней структуры: 2 480 mm
• Общая высота кабины: 2 940 mm
• Разработан для проходки тоннелей с коротким вылетом стрелы и рукояти для работы в ограниченных пространствах
• Совместим с навесным оборудованием для 20‑тонных машин (дробилки, гидромолоты)
