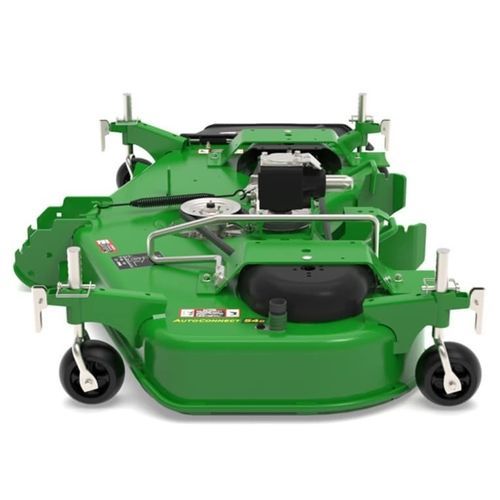

Косилка для промежуточного монтажа 54D

ротационнаяс приводным валомдля трактора

Обзор
54D — это среднеустановочная косильная дека с установкой AutoConnect™ методом drive‑over и валом отбора мощности (PTO) со средней передачей через вал. Предназначена для сельскохозяйственного использования на компактных тракторах; позволяет косить при сохранении установленных задних навесных орудий (3‑точечный прицеп, экскаваторы, погрузчики). Высота среза (HOC) регулируется с трактора с помощью ручки для быстрого изменения положения.

Ключевые особенности

• Установка drive‑over AutoConnect™ для быстрого монтажа без инструментов.
• Совместима с задними 3‑точечными навесами, что позволяет оставлять навесное оборудование установленным при покосе.
• Привод от средней PTO‑вилки через вал (без ремней) для простого подключения и надежной передачи мощности.
• Регулируемая с трактора высота среза через ручку HOC (1–4 in / 2,54–10,16 cm).
• Прочные двусторонние фиксирующие защелки для надежного крепления.
• Дизайн, удобный для обслуживания: съемные drive‑over пандусы, смазываемые шпиндели ножей и приводной вал косилки.

Установка и снятие

• Общие замечания: Для установки/снятия требуется полный привод и пониженная передача. Проводить операции на твердой ровной поверхности. Перед установкой/снятием установить HOC в положение установки.
• Установка (кратко):
  • Установите HOC в положение установки.
  • Поднимите рукояти позиционных колес для освобождения фиксаторов.
  • Опустите подъемный рычаг косилки с помощью управления rockshaft и медленно заезжайте на деку, ориентируясь по направляющей штанге.
  • Продолжайте движение, пока задние защелки не зафиксируются.
• С AutoConnect PTO: поднимите деку, установите HOC на рабочую высоту скашивания и зафиксируйте позиционные колеса быстросъемными шпильками.
• С ручным соединением PTO: остановите трактор, вручную подключите PTO‑вал под трактором, затем поднимите деку, установите HOC на требуемую высоту скашивания и зафиксируйте позиционные колеса.
• Снятие (кратко):
  • Припаркуйтесь на ровной поверхности, освободите шпильки позиционных колес и установите HOC в положение установки, опустите косилку на землю.
  • С AutoConnect PTO: переведите фиксирующие рычаги вперед и осторожно отъедьте назад по направляющей штанге.
  • С ручным PTO: остановите трактор и отключите PTO‑вал; поместите вал в крепление для транспортировки; переведите фиксирующие рычаги вперед и отъедьте назад по направляющей штанге.

Средний подъемный механизм косилки
Передняя тяга подъема на деке с пружинным натяжением для автоматического подключения к передним подвесам трактора. Приводной вал PTO автоматически подстраивается при вхождении женского конца в корпус редуктора; мужской муфтовый конец имеет конические направляющие для обеспечения вхождения. Доступные варианты подъема:

• Стандартный механический подъем — перемещается вместе с задним навесом и управляется рычагом rockshaft.
• Опциональный гидравлический подъем — позволяет независимо поднимать/опускать косилку с использованием двойного SCV (джойстик погрузчика).
• Опциональный независимый гидравлический подъем — обеспечивает независимое управление косилкой с помощью третьего SCV (требует наличия третьего SCV на тракторе).

Совместимость

• Совместимые модели тракторов: 1023E, 1025R, 1026R.
• Тракторы серий 1 и 2025R поставляются в стандартной комплектации с двойным mid‑SCV; гидравлический подъем среднеустановочной косилки может использовать двойной SCV или опциональный третий SCV для управления подъемом.

Технические характеристики

• Модель: 54D
• Ширина захвата: 137 cm / 54 in.
• Общая ширина: дефлектор вверх: 152 cm / 60 in.; дефлектор вниз: 174 cm / 68.5 in.
• Высота среза (HOC): 2.54 до 10.16 cm (1 до 4 in) — регулируется с помощью ручки HOC на тракторе.
• Количество ножей: три
• Длина ножа: 48.5 cm / 19.1 in.
• Толщина ножа: 0.63 cm / 0.25 in.
• Скорость кончика ножа (при 2,600 об/мин): 5,106 m/min (16,751 fpm)
• Толщина дека: 10 gauge / 3.416 mm / 0.1345 in.
• Примерный вес: 89 kg / 197 lb
• Размер опорного колеса (переднее): 12.7 cm / 5 in.
• Размер опорного колеса (заднее): 12.7 cm / 5 in.
• Привод: средний PTO‑вал трактора (валовый привод, без ремней); задняя PTO остается свободной для навесных принадлежностей.
• Особенности обслуживания/прочности: съемные drive‑over пандусы для обслуживания, смазываемые шпиндели ножей и приводной вал косилки, усиленный передний кант и укреплённые боковые части дека, пластиковый защитный кожух выброса.
