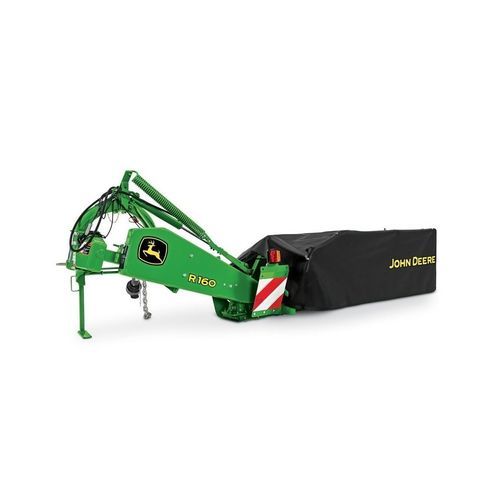

Дисковая косилка R160

заднего монтажаc 8 лезвиямис 4 дисками

Обзор
Дисковая косилка R160 — это навесная косилка для задней установки, разработанная для тракторов с трехточечной навеской. Основные преимущества: простое подключение к трехточечной навеске, рама и подвеска с большим клиренсом, а также легко снимаемый шпиндель диска для облегчения обслуживания.

Ключевые характеристики

• Простое подключение к трехточечной навеске Категории 1 и 2 (не совместима с быстросъемом)
• Рама и подвеска с большим дорожным просветом
• Шпиндель диска легко снимается сверху рабочей балки для обслуживания

Крепление и навеска
R160 крепится к тракторам с трехточечной навеской Категории 1 и 2 и использует опорную стойку для удержания рычагов навески при подключении. Нижние пальцы навески можно регулировать влево или вправо, чтобы подстроить смещение косилки под тракторы с большей шириной колеи; диапазон смещения 172 мм (7 in.).

Режущая балка и привод
Прочная вращающаяся дисковая режущая балка приводится в действие системой ременного привода multi-V, передающей мощность от коробки передач к каждому вращающемуся диску. Мощность на диски передается через полностью закрытые шестерни, работающие в масле, для тихой, плавной и надежной работы. Все модели оснащены пружинным натяжителем ремня, который автоматически компенсирует первоначальное растяжение ремня для увеличения его ресурса.

Диски и ножи
Высокоскоростные вращающиеся диски работают на 2 986 об/мин для работы в жестких условиях. Низкопрофильная режущая балка обеспечивает близкий срез при сохранении уровня балки; высота среза регулируется изменением наклона балки. На каждом диске установлены по два свободно качающихся ножа, которые легко снять и заменить, каждый нож имеет два режущих кромки, что удваивает срок службы.

Шпиндель диска и защита от ударов
Режущая балка защищена от сильных ударов предохранительными элементами вала привода диска и снимаемыми шпинделями дисков. Предохранительные элементы вала привода снижают вероятность внутренних повреждений режущей балки и повышают ее надежность. Шпиндели дисков снимаются сверху балки для упрощения обслуживания. Каждый диск может откидываться, чтобы уменьшить возможные повреждения при столкновении с твердым предметом.

Подъем и подвеска
R160 использует гидроцилиндр для подъема режущей балки из рабочего положения в транспортное, где балка автоматически фиксируется. Мощная пружина обеспечивает равномерное плавание по всей длине балки для стабильного поведения на полях с различными условиями и рельефом. Рабочая дуга R160 составляет от +35° до -22°, обеспечивая широкий диапазон углов среза.

Дополнительные замечания
R160 разделяет конструкционные концепции с другими моделями серии R (R200 и т. д.), при этом некоторые дуги и размеры могут отличаться между моделями.

Характеристики / технические спецификации

• Модель: R160
• Количество дисков: Четыре
• Количество ножей: Восемь
• Ширина скашивания: 1,6 м (5,25 ft)
• Вес: 420 кг (925 lb)
• Скорость дисков: 2 986 об/мин
• Диапазон резки: +35 до -22 градусов
• Система подъема: Гидравлическая
• Минимальная мощность ВОМ: 22 kW (30 hp)
• Частота ВОМ: 540 об/мин
• Базовый код продукта: 2220E
• Артикул продукта: r160_e
