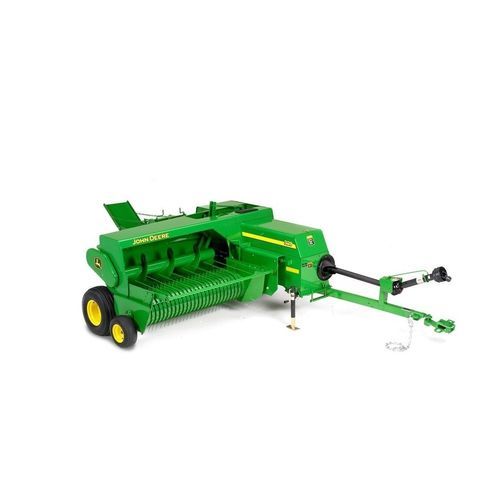

Пресс-подборщик небольшого размера 328

для квадратных кип

Краткое описание продукта

• Подборщик полной ширины
• Регулируемый компрессор сена
• Шнековая подача с глубокими лопастями
• Точные узловязальные механизмы

Полнoширинный подборщик
Зубья подборщика и узкие фланцевые стрипперы выдвигаются до расширения корпуса с обеих сторон, обеспечивая полную рабочую ширину подборщика для широких валков. Плотно расположенные зубья собирают весь материал в широких, тяжёлых валках, а узкие стрипперы помогают сохранять листья и короткий материал, повышая качество тюков. Ширина подборщика по фларе составляет 188 см (74 in.), он смещён на 25,4 см (10 in.) вправо относительно камеры тюка. Ременные приводы надёжны и исключают необходимость примененя сцеплений с проскальзыванием.

Подборщик — число зубьев

• 328: 104 зуба
• 338: 156 зубов
• 348: 156 зубов

Регулируемый компрессор сена
Компрессор устанавливается на подборщике и плавает вместе с ним, сохраняя постоянное соотношение к зубьям при любых рабочих высотах. Компрессор контролирует подачу в шнек и регулируется в девяти положениях для работы с плотными или рыхлыми валками. Для доступа к шнеку или отверстию подачи он легко снимается при помощи двух пружинных штифтов.

Глубокая шнековая подача
Шнек с глубокими лопастями непрерывно перемещает урожай от подборщика в камеру предварительного уплотнения, что увеличивает общую производительность, улучшает качество сена и минимизирует контакт урожая с зубьями подборщика, снижая потерю листьев. Свободно плавающий шнек поднимается или опускается для соответствия входящему материалу. Конусный кожух и питательные вилы сворачивают каждую порцию при входе в камеру, обеспечивая равномерные тюки. Шнековая система имеет мало движущихся частей, что уменьшает износ и количество поломок.

Точные узловязальные механизмы
Узловязальные механизмы приводятся в действие валом и шестернями для надёжной и точной работы. Регулировка синхронизации узловязателя и иглы проста. Тяговый палец удерживает шпагат над крючками в цикле связывания, уменьшая повреждение шпагата. Нож для шпагата выполнен из прочной стали и съёмный для заточки. Дополнительные особенности: лёгкая регулировка диска шпагата, регулируемая кромка щётки, тягистые шарнирные звенья для точной настройки, пружина напряжения катушечного типа на держателе шпагата, вал подъёма иглы большого диаметра и разъёмная конструкция рамы узловязателя для простого снятия.

Гидравлическое натяжение тюка (опция)
Гидравлическое натяжение позволяет легко регулировать плотность тюка в зависимости от вариаций урожая и требуемого веса тюка. Гидроцилиндры заменяют пружины для контроля плотности, оказывая постоянное и равномерное давление на каждый тюк; регулировка натяжения выполняется одним регулятором. Увеличение натяжения увеличивает вес тюка.

Равномерные тюки
Урожай равномерно распределяется в камере тюка, что обеспечивает однообразные, удобные для обработки и штабелирования тюки. Питательные вилы регулируются в пяти положениях и имеют защитные пружины; их синхронизация выполняется независимо от узловязателей.

Тихая, надёжная работа
Голова плунжера опирается на три прецизионных роликовых подшипника в зонах высоких нагрузок для тихой работы и минимального износа. Сжатие происходит на ход вниз кривошипно‑шатунного механизма для уменьшения ударов по головке плунжера. Шатун смещён вправо (со стороны ножа), где нагрузка больше, для минимизации износа. Маслёнка на шатуне обеспечивает лёгкий доступ для смазки пальца. Предусмотрена предохранительная остановка, останавливающая голову плунжера у кривошипа во избежание повреждений.

Технические характеристики

• Производитель: John Deere
• Модель: 328
• Категория: Малый пресс для квадратных тюков
• Мин. мощность ВОМ: 26 kW / 35 PTO hp
• Частота ВОМ: 540 rpm
• Ширина подборщика: 187.9 cm / 74 in.
• Палочки зубьев подборщика / зубья: 4 палочки, 104 зуба
• Диаметр подборщика: 49.5 cm / 19.5 in.
• Диаметр шнека: 41 cm / 16 in.
• Длина шнека: 154.9 cm / 61 in.
• Размер тюка (высота x ширина): 36 x 46 cm / 14 x 18 in.
• Длина тюка: 30.7 до 127 cm / 12 до 50 in.
• Скорость плунжера: 80 ход/мин
• Регулировка плотности тюка: Опция (механическая ручка стандарт; гидравлика доступна)
• Количество узловязов: 2
• Вместимость шпагата: 4
• Тип шпагата: Пластик или сизаль
• Центральная смазка: Опция
• Кардан: Равный угол 3‑шарнирный категория 4
• Привод: Подборщик - ремень; Плунжер - шестерни и вал; Узловяз - шестерни и вал; Питательные вилы - шестерни и вал
• Защита трансмиссии: Подборщик - проскальзывание ремня; Иглы - предохранительный болт / стоп плунжерной головки; Узловяз - предохранительный болт
• Длина пресса (с длинной тягой): 576.5 cm / 227 in.
• Ширина: 274.3 cm / 108 in.
• Высота с крышкой вил: 170.2 cm / 67 in.
• Вес (порожний): 1208 kg / 2685 lb
• Стандартный размер шины справа: 26x12.0-12, 4 слоя
• Стандартный размер шины слева: 11L-14, 6 слоев
• Калибровочные колёса: 1 опция
• Размер шин калибровочных колёс подборщика: 16.5x6.50-8
• Выбрасыватель тюков: Опция
• Опции желоба: Короткий желоб опционален; Длинный желоб опционален (стандартный желоб); Боковой желоб опционален; Фаркоп для тележки опционален
