Обзор
- Ширина захвата от 23 футов 6 дюймов до 60 футов 6 дюймов (от 7,2 до 18,4 м)
- Трех- и пятисекционные конфигурации
- Решетчатая конструкция рамы
Автономная обработка почвы
Технология и интегрированные компоненты с завода позволяют легко добавлять полностью автономное почвообрабатывающее оборудование. Компоненты включены с завода:
- Встроенные фары
- Мачта приемника
- Встроенные жгуты проводов приемника
Готовность к автономной работе (краткое описание)
Модель | Autonomy Ready Tillage (in-base) | Применимая ширина захвата
2430 | X | Все ширины, кроме моделей от 14 футов, 0 дюймов до 17 футов, 8 дюймов
Серия CC | X | Все ширины
Серия HSD | X | Все ширины
2660VT | X | Модели от 25 футов, 5 дюймов до 49 футов, 6 дюймов
2230 | X | Все ширины
2730 | X | Все ширины
Широкий диапазон рабочей ширины в соответствии с требованиями к площади и мощности
При рабочей скорости 16 км/ч (10 миль/ч) модель 2230LL может обрабатывать до 24,7 га (61 акр) в час. Доступные размеры варьируются от 7,8 м до 18,4 м (от 25 футов 6 дюймов до 60 футов 6 дюймов). Потребляемая мощность составляет от 19,6 до 29,4 кВт/м (от 8 до 12 л.с. на фут) в зависимости от почвы, глубины и скорости.
Трехсекционные конфигурации (ширина захвата и производительность)
Ширина захвата | Размер центральной рамы | Производительность в час при скорости 16 км/ч (10 миль/ч)
7.77 м (25 футов, 6 дюймов) | 2,74 м (9 футов) | 12,5 га (31 акр)
9.60 м (31 фут, 6 дюймов) | 3,35 м (11 футов) | 15,4 га (38 акров)
10.82 м (35 футов, 6 дюймов) | 3,35 м (11 футов) | 17,4 га (43 акра)
13.25 м (43 фута, 6 дюймов) низкий транспорт | 3,35 м (11 футов) | 21,4 га (53 акра)
Пятисекционные конфигурации (ширина захвата и производительность)
Ширина захвата | Размер центральной рамы | Производительность в час при скорости 16 км/ч (10 миль/ч)
14.17 м (46 футов, 6 дюймов) | 2,74 м (9 футов) | 22,7 га (56 акров)
15.39 м (50 футов, 6 дюймов) | 2,74 м (9 футов) | 24,7 га (61 акр)
Рама Level-lift™
Сцепное устройство Level-lift обеспечивает ровную работу на всех рабочих глубинах и постоянную глубину захвата и выметания в направлении от носа к корме для тщательной подготовки посевного ложа. Быстрая регулировка обеспечивает плоское дно посевного ложа и ровный профиль почвы для посадки. Т-образная сцепка обеспечивает легкую регулировку поворотной пряжки для быстрой смены трактора и быстрого выравнивания орудия в передне-заднем направлении. Усиленная Т-образная сцепка обеспечивает более плотный поворот и укрывает шланги и жгуты проводов, защищая их от контакта с культурой и шинами.
Расстояние между хвостовиками, подготовка посевного ложа и борьба с сорняками
Истинное расстояние между хвостовиками 152 мм (6 дюймов) обеспечивает полное покрытие поля. Хвостовики TruPosition C с усилием срабатывания 91 кг (200 фунтов) минимизируют боковое движение и обеспечивают лучший контроль над профилем почвы для улучшения выравнивания. Хвостовики обеспечивают полную обработку почвы по всей ширине орудия для полного перемешивания почвы и уменьшения полос, способствуя созданию ровного посевного ложа и равномерной глубины заделки семян. Равномерные 152-миллиметровые промежутки минимизируют потенциальные полосы выживших сорняков и способствуют предпосевной борьбе с сорняками, что позволяет сократить расходы на гербициды.
Варианты междурядий
Стандартный вариант: 152 мм (6 дюймов). Опции включают 229 мм (9 дюймов) с разделенной серединой и S-образные зубья 114 мм (4,5 дюйма) в зависимости от конфигурации и местоположения.
Система выравнивания ProFinish™ (опции задней бороны)
Система выравнивания ProFinish предлагает шесть вариантов задних борон для удовлетворения агрономических потребностей. Карта возможностей (тип бороны → возможности):
Возможности | Борона с пятью зубьями | Борона с шестью зубьями | Борона с шестью зубьями | Борона с тремя зубьями с круглой корзиной | Борона с тремя зубьями с плоской корзиной | Борона с тремя зубьями с круглой корзиной | Борона с тремя зубьями с плоской корзиной
Ровное ложе | Лучше | Лучше | Лучше | Лучше | Лучше | Лучше | Лучше | Лучше | Лучше
Твердое семенное ложе | Хорошо | Хорошо | Лучше | Лучше | Лучше | Лучше | Лучше
Обрабатывать остатки | Лучше | Лучше | Лучше | Лучше | Лучше | Лучше | Лучше | Лучше
Разбивать комья | Хорошо | Лучше | Лучше | Лучше | Лучше | Лучше | Лучше | Лучше | Лучше
Работа с влажной/мокрой почвой | Лучше | Лучше | Лучше | Лучше | Хорошо | Хорошо | Хорошо | Хорошо
Обрабатывать камни | Лучше | Лучше | Лучше | Лучше | Лучше | Лучше | Лучше | Лучше | Лучше | Хорошо
Колеса стабилизатора крыльев
Рекомендуются для укатанного грунта, террас или работы на скорости выше 11 км/ч (7 миль/ч). На модели 2230LL: два механических колеса стабилизатора крыла установлены на внешних крыльях для всех пятисекционных конфигураций; для трехсекционных и пятисекционных конфигураций опционально могут быть установлены колеса стабилизатора на внутренних крыльях. На 2230FH: опции и базовое количество варьируются, а активно-гидравлические ролики включены в базовое оборудование для внутренних и внешних крыльев на 2230FH.
Размеры шин (краткое описание)
Доступны варианты радиальных и цельнолитых шин. Примеры (в зависимости от конфигурации):
Главная рама / Крыло Примеры радиальных шин: IF280/80 R15 (шесть болтов), IF280/70 R15 (шесть болтов), IF320/70 R15 (шесть или восемь болтов в зависимости от конфигурации).
Примеры: 9.5L-15 LD D, 11L-15 FI LR D, 12.5L-15 FI LR (количество болтов зависит от конфигурации).
Задняя сцепка и заднее навесное оборудование
Для обеспечения универсальности при навешивании заднего навесного оборудования имеется мощная задняя сцепка. Особенности задней сцепки:
- Конструкция из прямоугольных труб
- Телескопическое сцепное устройство
- Обслуживаемое дышло
- 453 кг (1000 фунтов) веса сцепного устройства (стандартный пример)
- 13 000 фунтов полной массы для пятисекционных машин; 10 000 фунтов полной массы для трехсекционных машин (примерные значения)
- Жгут проводов для транспортных огней
- Гидравлические шланги и соединители (два контура в комплекте)
- Цепь безопасности повышенной нагрузки между трактором и орудием
Имеется задняя сцепка повышенной прочности (рекомендуется, если заднее навесное оборудование превышает стандартные параметры сцепки); совместима с пятисекционными моделями 2230FH и 2230LL.
Низкие транспортные конфигурации
Низкотранспортабельные конфигурации складываются как пятисекционные орудия, но работают как трехсекционные орудия для улучшения транспортировки и работы на неровной местности. Пример низкотранспортабельной конфигурации: Рабочая ширина 13,3 м (43 фута, 6 дюймов) → Транспортная высота 4,4 м (14 футов, 4 дюйма) → Транспортная ширина 5,5 м (18 футов).
Другие особенности
- Система выравнивания ProFinish обеспечивает широкий диапазон задних борон и регулировку без инструментов на многих типах борон.
- Шины для контроля глубины на центральной раме на ходовых тандемных колесах (доступна опция со смещенным слоем).
- Механические стабилизирующие колеса и активно-гидравлические ролики доступны в зависимости от модели и комплектации.
Caractéristiques / Spécifications techniques

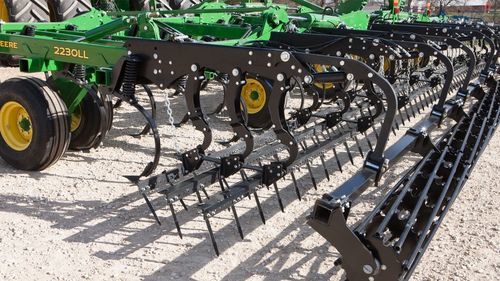

- Модель (коммерческое обозначение): 2230LL
- Ширина захвата (3-секционные варианты): 7.16 м (23,5 фута); 7,77 м (25,5 фута); 8,38 м (27,5 фута); 8,99 м (29,5 фута); 9,6 м (31,5 фута); 10,2 м (33,5 фута); 10,85 м (35,5 фута); Low Transport 11,73 м (38,5 фута); Low Transport 13,25 м (43,5 фута)
- Ширина захвата (5-секционные варианты): 12.95 м (42,5 фута); 14,17 м (46,5 фута); 15,4 м (50,5 фута); 16,0 м (52,5 фута); 17,22 м (56,5 фута); 18,44 м (60,5 фута)
- Глубина работы: до 12,7 см (5 дюймов)
- Скорость работы: 10-16 км/ч (6-10 миль/ч)
- Потребуемая мощность: 19.6 - 29,4 кВт/м (8 - 12 л.с./фунт)
- Стандартное расстояние: 152 мм (6 дюймов) (опции 229 мм / 9 дюймов и S-образные зубья 114 мм / 4,5 дюйма могут быть доступны)
- Стандартный тип складывания: Складывание по центру
- Регулировка глубины: Одноточечный регулятор глубины в основании; возможность добавления регулятора глубины/давления TruSet™ в кабину
- Гидравлические требования (стандарт): 2 SCV (подъем и складывание) при давлении 17 237 кПа (2 500 фунтов на кв. дюйм); рекомендуется дополнительный SCV для дополнительного давления опускания подкатной корзины
- Электрические требования (стандарт): 9-контактный разъем для сигнальных ламп; при добавлении TruSet трактор должен быть готов к работе с системой GreenStar™
- Тип сцепного устройства: Т-образная сцепка 15,2х25,4 см (6х10 дюймов), литая стальная тяга, дополнительная задняя сцепка
- Трубы рамы: Трубы рамы 10,2х10,2 см (4х4 дюйма); центральные трубы передней части рамы для 5 ранга: 5,1х15,2 см (2х6 дюймов), для 6 ранга: 5,1х20,3 см (2х8 дюймов); трубы передней части крыла 5,1х15,2 см
- Пространство под рамой: 61 см (24 дюйма).
- Количество рядов: конфигурации с 5- или 6-ранговыми трубчатыми рамами в зависимости от опции и размера центральной рамы
- Стандартные компоненты для работы с грунтом: широкий выбор смет, лопат и точек
- Колеса и шины для контроля глубины погружения центральной рамы: Тандемные колеса Walk-Over с шинами на центральной раме; примеры вариантов шин на центральной раме: IF280/70 R15 или IF320/70 R15 в зависимости от конфигурации
- Колеса и шины для крыльев: Тандемные колеса Walk-Over; примеры вариантов: 11L-15 или 12,5L-15 в зависимости от конфигурации
- Стабилизационные колеса: Механические стабилизирующие колеса стандартные или опциональные в зависимости от комплектации; активно-гидравлические ролики доступны на некоторых моделях
