Гибкий трубопровод OK series

из полиуретанаиз нержавеющей стали

Обзор продукта

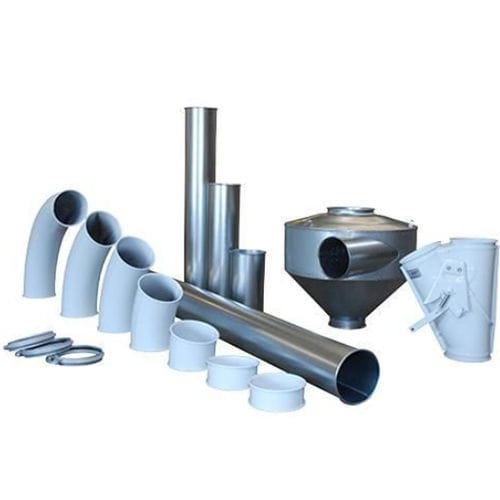

Системы трубопроводов Kongskilde OK Pipe — решения для пневматической и механической транспортировки. Линейка включает модульные компоненты из оцинкованной стали — прямые трубы, отводы, ответвления, герметичные двунаправленные переключатели, циклоны, выходы, переходы, соединения и гибкие рукава — для организации транспортных трасс между оборудованием обработки, складирования и аспирации.

Принцип работы систем OK Pipe
Системы OK Pipe могут эксплуатироваться как под давлением, так и в вакууме и подключаться к вентилятором, сепараторам и прочему оборудованию. Компоненты комбинируются для создания эффективных трасс вокруг станков и в пределах планировки здания. Прямые трубы доступны длиной до 3 м для сокращения стыков и ускорения монтажа. Отводы большого радиуса помогают поддерживать пропускную способность, уменьшают износ и снижают повреждение материала. Герметичные двунаправленные переключатели направляют поток при давлении или вакууме; циклони отделяют материал от воздушного потока.

Гибкие варианты соединений
Конструкция соединений рассчитана на многократную сборку и разборку. Быстросъёмные хомуты упрощают замену изношенных деталей, корректировку трасс или добавление ответвлений/отводов с минимальными простоями. Болтовые хомуты и постоянные соединения доступны для стационарных установок — полезно для мобильных систем, требующих частой перенастройки.

Варианты труб для разных применений

• OK 100: стандартная система 100 мм; прямые трубы из оцинкованного листа 0,75 мм. Предназначена для пневмотранспорта, аспирации и вентиляции.
• OK 160: стандартная система 160 мм; прямые трубы из оцинкованного листа 0,9 мм. Отводы: внутренняя стенка 1,0 мм, внешняя 1,5 мм на изнашиваемой стороне.
• OK 200: стандартная система 200 мм; прямые трубы 0,9 мм; подходит для пневмотранспорта повышенной пропускной способности, аспирации и вентиляции.
• OKR: усиленная система 160 мм; прямые трубы 1,25 мм из оцинкованного листа. Отводы: внутренний слой 1,0 мм, внешний 2,5 мм для повышенной износостойкости.
• Отводы OKX 160: закалённые, износостойкие отводы с повышенной стойкостью к абразии до 3×; соответствуют размеру стандартных отводов OK 160 и имеют оцинкованную поверхность для уличной установки.
• OKD 160 и OKD 200: особенно усиленные трубы и компоненты для систем гравитационного потока и стояков.
• Шумоизолированные трубы: стальные трубы с добавленной изоляцией, снижающей вибрации и шум от ударов материала по трубопроводу.
• Прозрачные бутиратоые трубы: обеспечивают визуальный контроль потока и упрощают выявление засоров.
• Гибкие рукава: варианты из полиуретана и стали для мобильных точек всасывания без разборки магистрали.
• Несколько длины труб: прямые трубы доступны в различных длинах до 3 м (есть также короткие и телескопические секции).

Шумоизолированные трубопроводы
Для сред, чувствительных к шуму, трубы и отводы OK 160 доступны с шумоизоляцией (слои битума и термоусадочной оболочки). Эти слои увеличивают поверхностную массу и демпфируют вибрации, вызванные гранулами, пеллетами, деталями и переработанными материалами, ударяющимися о стальные трубы, что может снизить уровень шума примерно на 5–12 дБ.

Преимущества

• Гибкая и экономящая место конструкция: модульные компоненты конфигурируются вокруг существующего оборудования и адаптируются при изменениях производства.
• Увеличенный срок службы компонентов: усиленные трубы и износостойкие отводы снижают износ в тяжёлых условиях эксплуатации.
• Быстрая установка и обслуживание: быстросъёмные соединения и длины труб до 3 м упрощают сборку, регулировку и замену деталей.
• Эффективная подача материалов: гладкие внутренние поверхности и отводы большого радиуса способствуют поддержанию воздушного потока, уменьшают потерю производительности и снижают повреждение материалов.
• Полный набор опций: стандартные, усиленные, шумоизолированные, прозрачные и гибкие трубы можно комбинировать с переключателями, переходами и циклонами для проектирования полного комплекса.

Применения
Система OK Pipe разработана для пневматической транспортировки ломa, отходов, сырья и готовой продукции в различных отраслях промышленности. Типичные перемещаемые материалы: гранулы, пеллеты, первичная смола, регранулат, хлопья, литники, литьевые каналы, обрезки кромок, готовые литьевые детали, пыль, бумажные обрезки и другие лёгкие производственные отходы. Система используется для удаления отходов непосредственно с оборудования обработки или для перемещения материалов между хранением, переработкой и упаковкой.
