Анализатор топочных газов

переносной

Обзор
Набор для мониторинга ртути представляет собой мобильное решение для определения на месте общего содержания ртути и её видовой композиции в дымовых газах методом сорбционных ловушек. Применяется в энергетике, цементной промышленности, металлургии, сжигании отходов и других промышленных источниках выбросов.

Комплектация

• Система отбора проб OLM30B (нагреваемый зонд и консоль отбора проб)
• Набор сорбционных ловушек для суммарного и видового отбора проб
• Аналитическая система на базе прямых Zeeman-анализаторов ртути серии RA-915

Метод измерения
Известные объемы дымовых газов отбираются через парные сорбционные ловушки, установленные в канале, при фиксированной скорости потока. После отбора ловушки извлекаются и секции сорбента анализируются в лаборатории или на месте методом термической декомпозиции/ZAAS для определения суммарной и видовой доли ртути.

Особенности и преимущества

• Соответствует US EPA Method 30B; US EPA PS 12B; HJ 917-2017; CEN/TS 17286
• Измерение суммарной ртути и разделение на элементарные и окисленные формы
• Портативное оборудование, пригодное для полевого применения, с минимальными требованиями к подготовке площадки
• Широкий динамический диапазон: 0,5–50 000 нг ртути (абсолютно)
• Быстрый анализ на месте: обычно 2–10 минут на образец
• Не требует сжатых газов; более низкие капитальные и эксплуатационные затраты по сравнению с СЭМ
• Аналитическая универсальность: та же система может анализировать уголь, золу, осадки, сточные воды и сорбентные образцы

Система отбора проб (OLM30B)
OLM30B — компактная двухтрубная установка отбора проб, разработанная для реализации метода US EPA 30B. Поддерживает отбор проб на сорбентные ловушки и видовое разделение с полными функциями управления и мониторинга.

• Двустрочная (dual-train) конструкция
• Массопроходные контроллеры для отбора проб при фиксированном расходе
• Вакуумметры
• Контроллер температуры с входом для термопары и разъемом питания зонда
• Нагрев и охлаждение зонда по всей длине для отбора проб с выделением видов

Сорбционные ловушки
Ртуть собирается на многоотсекных сорбционных ловушках с помощью калиброванного насоса и нагреваемого зонда. Конфигурации поддерживают краткосрочный и долгосрочный отбор проб, а также видовое разделение (раздельный захват окисленного и элементного ртути). Типичные ловушки включают по крайней мере две секции (первичный захват и breakthrough) и могут содержать дополнительную «spiked» секцию для подтверждения качества отбора и анализа.

Аналитическая система и метод термической декомпозиции

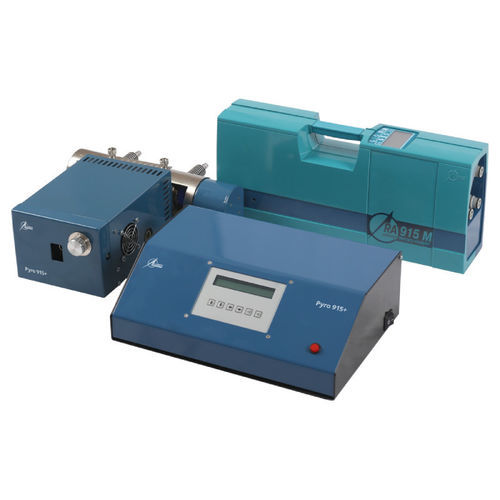

Lumex Instruments предлагает анализаторы серии RA-915 (например: RA-915M в сочетании с PYRO-915+, RA-915F, RA-915 Lab), основанные на Zeeman атомно-абсорбционной спектроскопии (ZAAS) для быстрого селективного определения ртути в твердых, жидких и сорбентных образцах. Метод термической декомпозиции помещает сорбент в камеру декомпозиции анализатора, где ртуть выделяется и переводится в элементарную форму. Газовые продукты транспортируются в аналитическую ячейку с использованием окружающего воздуха в качестве носителя, а атомы ртути детектируются ZAAS с Zeeman-коррекцией фона для высокой селективности. Автоматическое замкнутое температурное управление расширяет диапазон измерений и предотвращает потерю данных в ходе анализа.

Технические характеристики

• Порог обнаружения: 0,5 нг
• Диапазон измерения: 0,5–50 000 нг (абсолютно)
• Типичное время анализа: 2–10 минут на образец
• Возможности измерения: суммарная ртуть и видовое разделение (элементная и окисленная)
• Соответствие стандартам: US EPA Method 30B; US EPA PS 12B; HJ 917-2017; CEN/TS 17286
• Отбор проб: парные сорбционные ловушки, отбираемые при фиксированном расходе
• Особенности системы отбора: нагреваемая зонд, консоль отбора проб, массопроходные контроллеры, вакуумметры, контроллер температуры с входом для термопары, разъем питания зонда, нагрев/охлаждение зонда по всей длине
• Сорбционные ловушки: многоотсекная конструкция (первичный, breakthrough, опциональная spiked секция); конфигурации для краткосрочного/долгосрочного и видового отбора
• Аналитическая система: прямой Zeeman-анализатор ртути (серия RA-915: RA-915M/PYRO-915+, RA-915F, RA-915 Lab)
• Не требует сжатых газов; портативная/мобильная конструкция; более низкие капитальные и эксплуатационные расходы по сравнению с СЭМ
