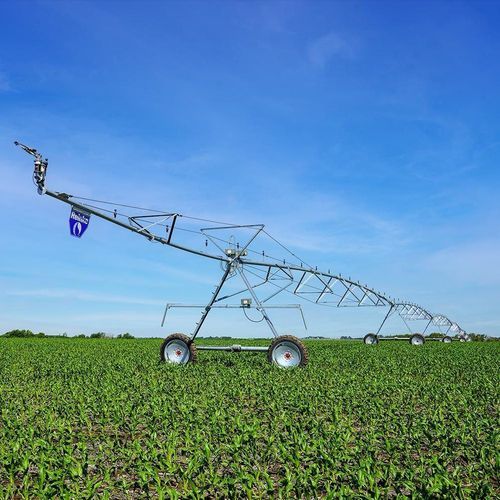

Центральное круговая дождевальная машина Electrogator® 3

на колесах

Обзор
E3™ (Electrogator® 3) — это система центрального поворотного орошения, разработанная для стабильной, надёжной работы и гибкой установки. Конструкция с открытой рамой позволяет легко модифицировать систему под существующие оросительные конфигурации, опора башни выполнена из C-образного профиля. Запатентованные необслуживаемые подшипники обеспечивают удерживающую способность и долгий срок службы без смазки.

Ключевые характеристики

• Открытая рама для гибкости при модернизации и опора башни в C-образном профиле.
• Необслуживаемые подшипники для снижения объёма текущего обслуживания.
• Равномерный шаг муфт обеспечивает равномерное покрытие водой и улучшенное отслеживание (доступен в интервалах 30" или 60").
• V-ring уплотнения защищают от УФ-воздействия и способствуют сохранению расхода.
• Система раскосов ReinLock™ с антивыкручивающейся 5-точечной ступицей и фиксацией одним болтом для поддержания короны пролёта и передачи нагрузок.
• Несколько вариантов трансмиссии для разных типов почв и рельефа: Three-Wheel Flex, Three-Wheel Ridged, Agri-TRACS™.
• Возможность удалённого мониторинга и управления, совместима с удалёнными системами Reinke.

Информация о продукте — Центр поворота
Конструкция E3 с открытой рамой облегчает модернизацию для множества конфигураций орошения. Опора башни из C-образного профиля обеспечивает прочное основание. Запатентованные необслуживаемые подшипники выдерживают большие вращающиеся нагрузки, обеспечивая высокую удерживающую способность и длительную работу без регулярной смазки.

Информация о продукте — Пролёты
Равномерный шаг муфт по всей системе обеспечивает равномерное покрытие и улучшенное отслеживание независимо от комбинаций пролётов. Опции шага выпусков пролёта: 30" или 60". Ведущие в отрасли V-ring уплотнения защищают уплотнения от УФ-воздействия и помогают поддерживать проектный расход. Система ReinLock™ использует 5-точечную антивыкручивающуюся ступицу с одним болтом для сохранения короны пролёта и эффективной передачи нагрузок.

Информация о продукте — Конец системы
Концевые стрелы применяют перевёрнутую ферменную конструкцию для гибкого покрытия; прикручиваемые торцевые соединения стержней позволяют настраивать зазор в соответствии с требованиями поля. Запатентованный Electronic Swing Arm Corner (ESAC®) обеспечивает орошение углов с доступными длинами (например, 290' и 330') для оптимизации покрытия углов и снижения перелаивания/недолива.

Информация о продукте — Башни и конструктивные элементы
Система включает усилители башен (3" горячекатаная оцинкованная стальная труба) совместимые концево-концево, односторонние варианты башен для уменьшения потерь урожая, улучшенные верхние стыки крючок/приёмник башни, совместимые с тягами ReinLock, и редуктор Blue Reinke 10/16 Wheel Gearbox с расширенной гарантией. Центровые редукторные моторы используют высокопрочную сталь, полностью закрытые электрические соединения и шевронные/косозубые шестерни для надёжной работы в сложном рельефе.

Ожидания (ввод в эксплуатацию и обслуживание)

• Доступна помощь в проектировании и конфигурации системы через сертифицированных местных дилеров для индивидуальной подгонки покрытия под форму поля и максимизации орошаемой площади.
• Заводские системы поставляются и устанавливаются дилерами.
• Обслуживание упрощено за счёт необслуживаемых подшипников и защищённых V-ring уплотнений; регулярные проверки включают подготовку к зиме, осмотр механических компонентов на износ и проверку давления/схода шин.

Технические характеристики

• Поворотные точки: 6", 8" (необслуживаемый подшипник), 10"
• Макс. длина системы: 2,900'
• Диаметры труб: 6", 6 5/8"
• Материалы труб: высокопрочная сталь, CN+
• Покрытия труб: ReinCoat®, RedCoat™
• Длины пролётов (зависят от трубы): 80', 100', 120', 140', 160', 175', 180', 200', 220'
• Соединение пролёта: Hook & Receiver
• Шаг выпусков пролёта: 30", 60"
• Максимальный уклон пролёта: до 23% (зависит от длины пролёта и комплектов производительности)
• Длины стрел: 10'–110' с шагом 10'
• Колёсные редуктора: средняя нагрузка, серия 740; Reinke 10/16 WheelGear
• Шины: 11" x 22.5", 11.2" x 24", 320/85R24, 14.9" x 24", 16.9" x 24", 11.2" x 38", 320/85R38, 13.6" x 38", 380/80R38
• Варианты трансмиссии: Three-Wheel Flex, Three-Wheel Ridged, Agri-TRACS™
• Высоты башни: Low-Profile, Standard, Sugargator®, Supergator®
• Ферменная система: ReinLock™ Trussing System
• Ферменные тяги: 5/8", 3/4", 13/16"
• Варианты буксировки: Four-Wheel Pivot Mover, Skid Tow, Two-Wheel Kwik Tow, Reverse Tow, Engine Drive (примечание: для некоторых пакетов буксировки действуют ограничения по максимальной длине машины)
• ESAC™ Swing Arm Corner: Доступно
• Wrap Span: Доступно
• Drop Span: Доступно
• Значимые элементы долговечности: V-Ring Seal (гарантия 25 лет), Span Joint Water Hose (Boots) (гарантия 10 лет), структурные отказы, связанные с коррозией, покрываются до 20 лет для перечисленных материалов; применяются различные гарантии для трансмиссий и компонентов (см. спецификации производителя).
