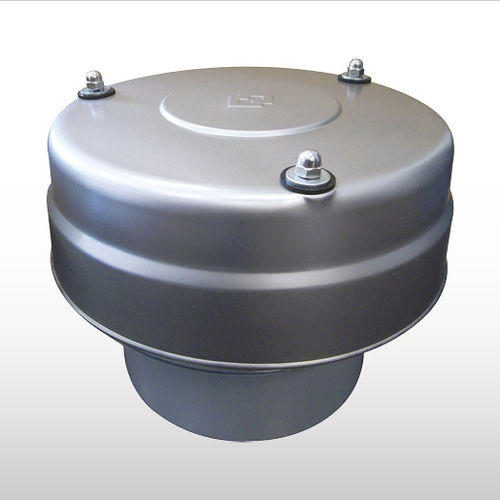

Клапан для хранения зерна VCP

из металла

Клапаны сброса давления VCP являются последним средством, когда аномальные условия давления угрожают конструкции силоса. Поэтому внезапно возникшее избыточное или всасывающее давление внутри силоса должно быть мгновенно устранено. Хотя в идеале клапан сброса давления никогда не должен приводиться в действие, он должен быть эффективным и надежным, если это необходимо. Сотни тысяч клапанов VCP, установленных по всему миру, доказали свою надежность в самых разных условиях. Для применения в пищевой промышленности имеется версия, соответствующая Европейскому регламенту (EC) № 1935/2004. Описание Клапаны сброса давления VCP состоят из цилиндрического корпуса с нижним фланцем для соединения с патрубком, приваренным к крыше силоса, внутренней стальной крышки в форме диска для работы при отрицательном давлении, удерживаемой в положении центральным пружинным стержнем, внешнего стального кольца для избыточного давления, удерживаемого в положении тремя пружинными стержнями, прокладок и крышки для защиты от непогоды. Функция Спиральные пружины удерживают крышки клапанов закрытыми, когда значение давления остается в заданных пределах. Три внешних пружинных стержня удерживают внешнюю кольцеобразную крышку в закрытом положении до тех пор, пока сила, создаваемая давлением внутри силоса, не преодолевает силу пружины. Как только давление превышает заданное значение, крышка поднимается, и давление может выйти наружу. Крышка меньшего размера закрывает снизу центральное круглое отверстие внешней крышки. Она удерживается посередине одним пружинным стержнем и прижимается к внешней крышке под действием нормального давления воздуха внутри силоса. При возникновении давления всасывания пружина сжимается и позволяет крышке опуститься.
