Гидроциклон ICS

Категория / Типология ПИТЬЕВАЯ ВОДА — УСТРОЙСТВО ДЛЯ УДАЛЕНИЯ ПЕСКА (GRIT)

Когда использовать Гидроциклон типа ICS устанавливают после устройств удаления грубого песка (grit) для улучшения обезвоживания удаляемого песка. Подходит для муниципальных и промышленных линий очистки питьевой воды и этапов предварительной обработки: просеивание, фильтрация, дробление.

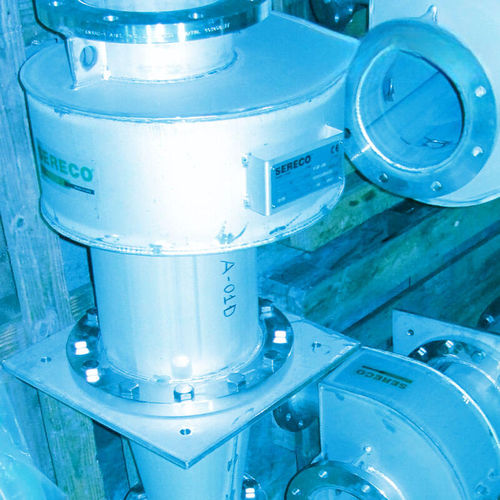

Устройство Гидроциклон не имеет подвижных частей и состоит в основном из трёх или четырёх собранных элементов:

• тангенциальный входной улитковый канал (волюта)
• один или два усечённых конических корпуса, соединённых фланцами
• клапан на выходе песка (ручной или моторизованный), фланцевое соединение

Принцип работы Входящая вода поступает тангенциально через волюту, образуя вихрь; очищенная часть выходит по оси. Центробежная сила, пропорциональная плотности частиц, отбрасывает песок к боковым стенкам усечённого конического корпуса, где он по стенке под действием тяжести опускается к выходу, в то время как очищенная вода поднимается через центр. Типичное применение — на входе классификатора песка, где гидроциклон выполняет первичное разделение вода/песок и снижает требуемую пропускную способность классификатора. Отсутствие механических подвижных частей и редукторных электродвигателей сокращает затраты на монтаж и обслуживание.

Преимущества

• Отсутствие редукторных электродвигателей и механических подвижных частей
• Пассивная работа без энергопотребления
• Эффективное разделение вода/песок
• Простота эксплуатации и низкие требования к обслуживанию

Характеристики / Технические спецификации

• Принцип: центробежное разделение в усечённом коническом корпусе
• Конструкция: входная волюта, усечённый конический корпус/корпуса, выпускной клапан (ручной или моторизованный)
• Варианты: доступен в сборках из 3 или 4 частей в зависимости от модели
• Типичное применение: внизу по потоку от удалителей grit, на входах классификаторов grit
• Отрасли: очистка питьевой воды, удаление grit, просеивание, фильтрация, дробление
• Преимущества: пассивная работа (без питания), снижение требований к ёмкости классификатора, низкие затраты на установку и обслуживание, длительный срок службы
