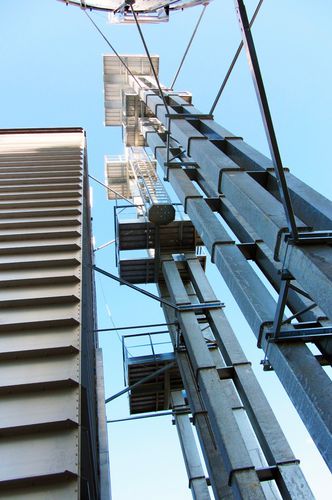

Вертикальный ковшовой элеватор

Ковшовый элеватор подает зерно вертикально через ленту, оснащенную ковшами, которые собирают материал на входе и выгружают его на выходе под действием центробежной силы. К выходу может быть подсоединена арматура, которая доставляет продукт в нужное место. Машина состоит из модульной системы, включающей головку, ножку и переменное количество промежуточных труб, которые способствуют формированию необходимой высоты элеватора. Голова изготовлена из оцинкованного стального листа с покрытием из вулканизированной резины, вал установлен на подшипниках и ортогональных осях мотор-редуктора. Трубы выполнены в виде модульных элементов, сваренных и горячеоцинкованных, соединенных болтами с фланцами, в которых заключены лента и ковши. Для обслуживания ленты и ковшей предусмотрены визуальные двери и двери на болтах. Ножки из оцинкованной стали комплектуются системой натяжения ленты с помощью винтовых тяг, которые действуют на подвижных опорах, инспекционной дверью, загрузочной горловиной, шкивом из стального прутка, насаженным на вал и установленным на подшипниках. Нижние двери, открываемые при остановленном и отключенном от сети лифте, позволяют эвакуировать машину. Ковшовые элеваторы спроектированы в соответствии с действующими стандартами и правилами, снабжены обязательной документацией.
