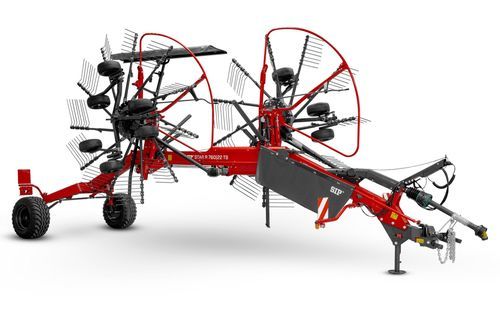

Солнечный валкообразователь STAR R 760|22 TS

с боковой выгрузкойдвухроторныйдля сбора урожая

Обзор
Прицепные двухроторные грабли с запатентованной SIP тандемной осью обеспечивают равномерное и чистое сведение и формируют один или два боковых вала (свада).

ПОВОРОТНОЕ СЦЕПНОЕ УСТРОЙСТВО
Транспортная рама с 2-точной поворотной сцепкой Cat. II и большим углом поворота 155°.

НАДЕЖНАЯ ТРАНСМИССИЯ
Привод состоит из входного PTO вала с шарниром большого угла, двух редукторов и встроенного свободного хода сцепления для плавной остановки машины. Меньшие углы на PTO обеспечивают долговременную эксплуатацию.

ОТЛИЧНАЯ АДАПТАЦИЯ К РЕЛЬЕФУ
3D-крепление роторов обеспечивает отличное следование поверхности. Высота работы регулируется механически с удобной шкалой. Механическое разгружение пружиной доступно для оптимизации подвески роторов на мягком грунте.

ЗАДНЯЯ ЗАВЕСА ДЛЯ СВАДЫ
Механическая задняя завеса позволяет регулировать ширину свады от 0,6 до 1,35 м. При использовании завесы стабилизация ротора улучшается за счёт пружины. Гидравлическая складка доступна как опция.

ДОПОЛНИТЕЛЬНАЯ ЗАВЕСА
Возможность формирования двух свад у STAR R 760|22 TS при установке дополнительной завесы на передний ротор (опция).

РЕГУЛИРОВКА РАБОЧЕЙ ШИРИНЫ
Гидравлическая регулировка рабочей ширины для STAR R 760|22 TS от 6,38 м (одна свада) до 7,6 м (две свады). Для STAR R 640|22 TS регулировка рабочей ширины фиксирована и предназначена для формирования одной свады.

ШАССИ РОТОРОВ
Тандемное шасси в сочетании с 3D-креплением роторов обеспечивает отличное отслеживание рельефа на неровных полях. Доступен вариант шасси с тандемом спереди и одиночными колесами сзади.

ЛЕГКОЕ ПЕРЕЕЗД ЧЕРЕЗ СВАДЫ
Высокая задняя ось транспортной рамы обеспечивает больше пространства при переезде через свады. На левом колесе установлены стандартные противовесы для большей устойчивости на склоне.

ГИДРАВЛИКА
Удобное размещение гидравлических соединений. STAR R 760|22 TS: 1x одностороннее (1SA) и 1x двустороннее (1DA) для гидравлического подъёма ротора и регулировки ширины работы. STAR R 640|22 TS: 1x одностороннее (1SA) для подъёма ротора.

УДОБСТВО ТРАНСПОРТА
Машина манёвренна и легко транспортируется с шириной транспортировки 2,5 м. Даже с установленными пружинными звеньевыми рычагами её высота не превышает 4 м.

Серийное оборудование

• Сцепка: транспортная рама с 2-точной навеской Cat. II
• Регулировка рабочей ширины: гидравлическая
• Регулировка высоты работы: механическая
• Гидравлическое соединение: 1x одностороннее (1SA), 1x двустороннее (1DA)
• Подъём ротора: гидравлический
• Завеса для свады: механическая - задняя

Сравнение моделей
Продукт | STAR R 760|22 TS | STAR R 640|22 TS
Рабочая ширина — одна свада | 6.38 | 6.38
Рабочая ширина — две свады | 7.6 |
Ширина свады — одна свада | 0.6 | 0.6
Ширина свады — две свады | 1.1 |
Число двойных пружинных зубьев на рычаг | 4 | 4
Диаметр ротора | 3.15 m | 3.15 m
Частота PTO | 540 | 540
Рекомендуемая частота PTO | 400-500 | 400-500
Требуемая мощность | 40/55 | 40/55
Производительность | 10 ha/h | 10 ha/h
Ширина в транспорте | 2.5 m | 2.5 m
Транспортная высота (рычаги не сняты) | 3,99 m | 3,99 m
Транспортная высота (рычаги сняты) | 3,2 m | 3,2 m
Транспортная длина | 8.2 m | 8.2 m

Характеристики / технические данные

• Рабочая ширина (одна свада): 6.38 m
• Рабочая ширина (две свады): 7.6 m
• Ширина свады (одна свада): 0.6 m
• Ширина свады (две свады): 1.1 m
• Число двойных пружинных зубьев на рычаг: 4
• Диаметр ротора: 3.15 m
• Частота PTO: 540 rpm
• Рекомендуемая частота PTO: 400-500 rpm
• Требуемая мощность: 40/55 kW
• Производительность: ок. 10 ha/h
• Ширина в транспорте: 2.5 m
• Транспортная высота (рычаги смонтированы): 3,99 m
• Транспортная высота (рычаги демонтированы): 3,2 m
• Транспортная длина: 8.2 m
