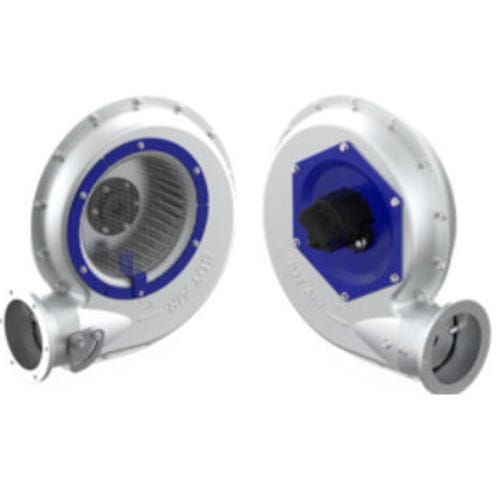

Вентилятор для распылителя QBLAD

для циркуляции воздухацентробежныйвысокого давления

Описание
Настраиваемые высокопроизводительные комплекты центробежных вентиляторов, разработанные для сельскохозяйственной техники. Обеспечивают стабильный и точный поток воздуха для равномерной дозировки в пневматических сеялках и других полевых машинах. Изготовлены из прочных алюминиевых компонентов для длительного срока службы и сниженного энергопотребления.

Серия QBL
Центробежный вентилятор высокого давления с односторонним всасыванием, корпус из алюминиевого литья и рабочее колесо с лопатками, изогнутыми вперед. Спроектирован для долговечности и надежной работы. Доступен с различными системами соединения привода, включая гидромотор или ВОМ (PTO).

QBLAD
Комплект с прямым приводом: двигатель соединён непосредственно с рабочим колесом. Корпус из алюминиевого литья, рабочее колесо с лопатками вперёд изготовлено из листового алюминия высокой прочности. Соединение двигателя с рабочим колесом через опорный диск из стали 5 мм. Отделка — полиэфирная смола, полимеризованная при 190°C. Поставляется в собранном виде; включает вывод для индуктивного датчика оборотов M12.

QBLST
Комплект с ремённой передачей. Центробежный вентилятор высокого давления с алюминиевым корпусом. Привод через шкивы с передаточным отношением до 1:1,6, максимум 6000 об/мин и до 18 кВт в зависимости от конфигурации. Выпускные патрубки доступны диаметром 4\", 6\" и 8\". Поставляется в собранном виде: корпус, защитная решётка, рабочее колесо и система привода.

QBLTI
Комплект с интегрированным механическим соединением. Центробежный вентилятор высокого давления с алюминиевым корпусом и рабочим колесом с лопатками вперёд. Прямое соединение двигателя с трансмиссией через подшипники повышенной долговечности и опорный диск из стали 5 мм. Отделка — полиэфирная смола, полимеризованная при 190°C. Включает вывод для индуктивного датчика оборотов M12 / M18.

QBLTP
Комплект с механическим соединением для передачи на стандартные или специальные шкивы. Центробежный вентилятор высокого давления с алюминиевым корпусом и рабочим колесом с лопатками вперёд. Поддерживается опорным диском из листовой стали 5 мм. Отделка — полиэфирная смола, полимеризованная при 190°C. Доступен в различных конфигурациях и с опциями. Поставляется в собранном виде и включает вывод для индуктивного датчика оборотов M12 / M18.

Ключевые характеристики

• Настраиваемые конфигурации
• Высокая прочность и динамическое балансирование
• Прямое сцепление мотор‑рабочее колесо через taper‑lock
• Доступные размеры выхода: 4\", 6\" и 8\"
• Направления вращения: по часовой стрелке (RD) и против часовой (LG)
• Высокое давление и производительность по воздуху
• Надёжная конструкция
• Рабочее колесо с лопатками вперёд из алюминиевой листовой стали, динамически отбалансировано
• Поддержка метрических индуктивных датчиков оборотов M12 и M18

Области применения

• Пневматические сеялки
• Опрыскиватели
• Небулайзеры
• Зерноочистительные машины
• Дозаторы сыпучих и жидких материалов
• Воздушные пушки
• Пылеораспылители
• Разбрасыватели удобрений
• Силосы
• Сушилки

Характеристики / технические данные

• Корпус: алюминиевое литьё
• Рабочее колесо: лопатки вперёд из высокопрочной алюминиевой листовой стали
• Соединения: прямой привод, ремённая трансмиссия, интегрированное механическое сцепление, гидромотор или соединение к ВОМ
• Ремённая трансмиссия: передаточное отношение до 1:1,6; допускается до 6000 об/мин и до 18 кВт (в зависимости от конфигурации)
• Опора рабочего колеса: опорный диск из стали 5 мм
• Отделка: полиэфирная смола, полимеризованная при 190°C
• Доступные размеры выхода: 4\", 6\" и 8\"
• Направления вращения: по часовой стрелке (RD) и против часовой (LG)
• Включает вывод для индуктивного датчика оборотов (M12 / M18) в соответствующих комплектах
• Оборудование поставляется в собранном виде в стандартных конфигурациях: корпус, защитная решётка, рабочее колесо и узел привода, где применимо
