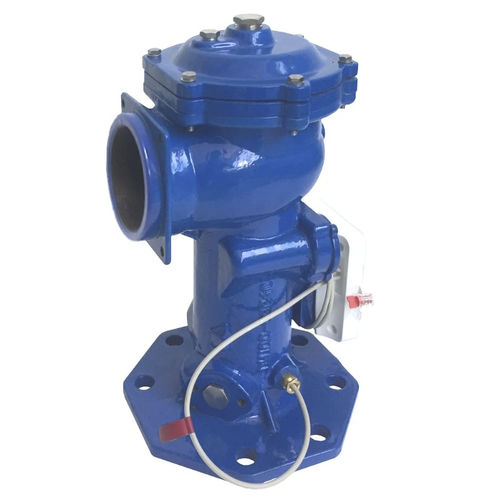

Оросительный гидрометр из чугуна U2C series

Обзор продукта
Ультразвуковой двухкамерный счетчик воды Hydroval U2C (линия IDROMEMBRANA®) — это гидравлический автоматический прибор с диафрагмой, разработанный для сельскохозяйственного орошения и садоводства. Встроенный ультразвуковой расходомер с импульсным выходом обеспечивает измерение мгновенного расхода и суммарного объема; прибор рассчитан на работу при низком давлении и требует минимального обслуживания.

Ключевые преимущества

• Упрощённая установка в оросительных сетях
• Снижение объёма технического обслуживания за счёт безконтактного ультразвукового измерения
• Длительный срок службы в полевых условиях
• Соответствующее сельскохозяйственным системам соотношение стоимость/паспортные характеристики

Принцип работы

• Открытие, закрытие и регулирование основного потока осуществляются за счёт давления воды в трубе (внешний источник питания не требуется)
• Автоматический контроль и регулирование выполняются гидравлическими управляющими контурами, воздействующими на основной поток
• Клапан модулирует поток с помощью эластичной, герметичной диафрагмы, которая адаптируется к седлу клапана для обеспечения плотности

Конструкция и долговечность
Форма диафрагмы и высокий гидродинамический профиль литого корпуса обеспечивают больший проход воды и уменьшают потери давления по сравнению с другими типами клапанов. Диафрагменное запирание обеспечивает свободный проход, не препятствующий движению твёрдых частиц в потоке. Внутренние и внешние поверхности защищены специальным эпоксиполиэфирным покрытием от коррозии. Базовые корпуса могут комплектоваться различными опциями управления для удовлетворения условий работы оросительных систем.

Технические характеристики

• Продукт: Hydroval U2C — ультразвуковой двухкамерный счетчик воды
• Продуктовая линейка: IDROMEMBRANA®
• Тип клапана / техническое наименование: Diaphragm Automatic Hydraulic
• Материал корпуса: чугун (GGG40 / EN-GJS-400)
• Крышка и затвор: GGG40 (EN-GJS-400)
• Приводной вал: AISI 304
• Диафрагма: NR 60 Sh усиленная (по запросу возможны другие составы)
• Уплотнения: Vulkolan (по запросу возможны другие составы)
• Максимальное допустимое давление: 16 bar
• Встроенный ограничитель от несанкционированного вмешательства
• Модель ультразвукового счётчика: UWM Ultrasonic
  • Соотношение диапазонов R80
  • Разрешающая способность 0.01 m3
  • Импульсный выход каждые 0.001 – 1 m3
  • Электронный дисплей на 8 знаков
• Варианты управления: дистанционное гидравлическое управление; электрический соленоид; снижение давления; поддержание давления; сброс давления; комбинации перечисленного
• Назначение: сельскохозяйственное орошение и садоводство
• Документация: Технический паспорт (PDF)
• Стандарты: соответствует ISO 16399:2014
