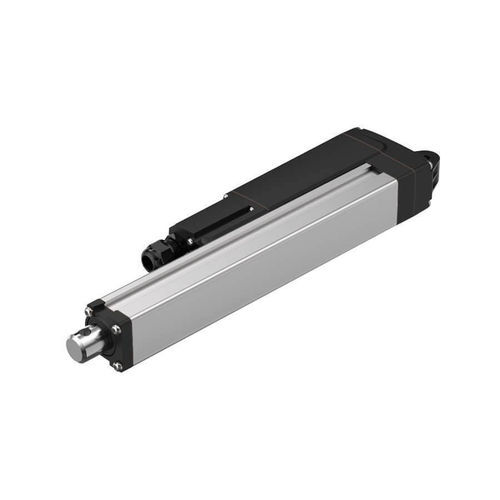

Привод для трактора MA4

для сельскохозяйственного транспортного средствадля распылителядля зерноуборочного комбайна

Обзор продукта Серия MA4 от TiMOTION — компактные электрические линейные приводы, разработанные для установки в ограниченных пространствах и эксплуатации в жестких условиях. В линейке представлены MA4-N (Normal), MA4-T (T-Smart с встроенной PCBA) и MA4-S (Small); в некоторых условиях хода MA4-S позволяет сократить втянутую длину примерно на 70%, что делает её пригодной для крайне небольших монтажных пространств.

Ключевые характеристики

• Максимальная нагрузка: 2 500 N (толкание/тягa)
• Диапазон хода: 25–1000 мм
• Скорости: до 43,1 мм/с без нагрузки; 5,1 мм/с при максимальной нагрузке (зависит от конфигурации)
• Примеры втянутой длины: ≥ 215 мм (MA4-N/-T); ≥ 152 мм (MA4-S) в зависимости от опций
• Степень защиты: IP69K (статическая)
• Напряжение: 12/24 V DC (опция с термовыключателем доступна)
• Рабочая температура: -40 °C до +85 °C (полная производительность обычно при +5 °C до +45 °C)
• Обратная связь: механический потенциометр; Hall-сенсоры ×2; выходы встроенной PCBA (T-Smart)
• Протоколы: SAE J1939, Modbus RTU (с опциями T-Smart/BUS)

Варианты и опции MA4-N (Normal), MA4-T (T-Smart) и MA4-S (Small). Опции включают различные выводы кабеля и типы разъемов (например, T = 1+1: вводной гермоввод + Molex 6P), ручной привод, термовыключатель, конфигурации концевых выключателей и управление по шине (BUS).

Размеры и разъемы (заметки) Втянутая длина и общие габариты зависят от выбранного хода, крепежей и конфигурации кабеля/разъемов; для точных размеров см. диаграммы продукта. На схемах T = 1+1 означает один кабель с гермовводом плюс разъем Molex 6P.

Применения

• Сельскохозяйственная техника: комбайны, тракторы, опрыскиватели, пресс-подборщики
• Промышленные транспортные средства и оборудование: AGV/AMR, системы перемещения материалов
• Газонокосилки и наружное оборудование
• Коммерческие и промышленные системы, требующие компактного и защищённого линейного привода

Технические характеристики

• Серия: MA4 (MA4-N, MA4-T, MA4-S)
• Макс. усилие: до 2 500 N
• Ход: 25–1000 мм
• Скорости: 43,1 мм/с без нагрузки; 5,1 мм/с при макс. нагрузке
• Примеры втянутой длины: ≥152–215 мм в зависимости от версии/опций
• IP: IP69K (статический)
• Напряжение: 12/24 V DC
• Рабочая температура: -40 °C до +85 °C
• Обратная связь и протоколы: потенциометр, Hall-сенсоры, выходы T-Smart; SAE J1939, Modbus RTU
