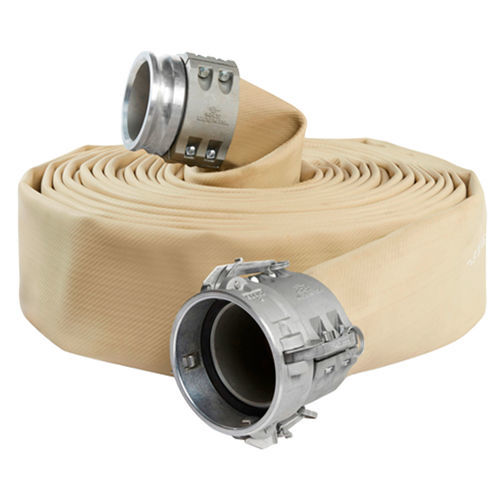

Гибкий шланг Oroflex Oil

для непрерывной подачинагнетанияиз полиуретана

Тип изделия
Экструдированный плоский шланг из TPU для слива и перекачки топлива и масел.

Ключевые характеристики

• Разработан специально для транспортировки и слива топлива и масел
• Гибкая беспротечная конструкция из TPU, устойчивая к длительному воздействию УФ и озона
• Полностью антистатический: четыре заземляющих провода, вплетенные в корпус шланга
• Размеры 2", 3", 4" и 6" соответствуют MIL-PRF-370 type C (отдельные размеры)

Применение
Рекомендуется для операций по сливу топлива и масел на нефтеперерабатывающих заводах, в морской и прибрежной отрасли, на химических предприятиях и в военных объектах. Типичные применения: разгрузка судно-берег, заправка судно-судно, погрузка/разгрузка наливных грузов, перекачка резервуар-резервуар, заправка самолетов, перекачка солоноватой и морской воды, доставка топлива до дома.

Конструкция
Кругловязаная 100% синтетическая нить высокой прочности, полностью защищенная и зафиксированная термопластичным полиуретаном (TPU), экструзированным через переплетение, образующим однородную конструкцию без клеев. Включает четыре электрических провода, защищенных плетеной полиэфирной лентой для предотвращения накопления статического заряда. Конструкция предотвращает коррозию и отложения, обеспечивает высокую стойкость к абразии и порезам. Удобство в обращении, хранении и транспортировке. Максимальное удлинение шланга 2%, максимальное расширение 10%.

Свойства внутреннего покрытия

• Предельная прочность на разрыв покрытия: минимум 5 800 psi (40 MPa)
• Предельное удлинение покрытия: минимум 500%

Стойкость к истиранию
TPU демонстрирует высокую износостойкость в практических условиях, что обеспечивает продленный срок службы при преобладающем абразивном воздействии.

Рабочий температурный диапазон
От -58ºF (-50ºC) до 150ºF (65ºC), с пиками до 175ºF (80ºC). Доступны специальные версии для более высоких или более низких температур по запросу.

Устойчивость к озону
Нет видимых признаков растрескивания из-за озона. Отличная погодо- и УФ-стойкость.

Химическая стойкость
Воздействие морской воды и загрязнение большинством химических веществ, углеводородов, масел и смазок не влияют на краткосрочную или долгосрочную работоспособность. Доступна таблица химической стойкости и специфические данные по запросу.

Соединения
Поставляется по требованию покупателя: Camlock, Victaulic, Storz и т.д. Шланг должен быть подключён к проводящим соединениям и надёжно заземлён при перекачке топлива; четыре вплетённых электрических провода необходимо электрически соединить с фитингами.

Физические характеристики
Номер детали | Номинальный внутренний диаметр (мм / дюйм) | Толщина стенки (мм / дюйм) | Рабочее давление (bar / psi) | Давление разрыва (bar / psi) | Прочность на разрыв (kg / lb) | Номинальный вес (kg/m / lb/ft)
F558504A | 52 mm / 2" | 1.9 mm / 0.08" | 10.5 bar / 150 psi | 42 bar / 600 psi | 5,200 kg / 11,500 lb | 0.39 kg/m / 0.26 lb/ft
F558506A | 65 mm / 2 1/2" | 2.2 mm / 0.09" | 10.5 bar / 150 psi | 42 bar / 600 psi | 5,200 kg / 11,500 lb | 0.52 kg/m / 0.35 lb/ft
F558509A | 76 mm / 3" | 2.3 mm / 0.09" | 10.5 bar / 150 psi | 42 bar / 600 psi | 7,400 kg / 16,000 lb | 0.64 kg/m / 0.43 lb/ft
F558511A | 90 mm / 3 1/2" | 2.6 mm / 0.10" | 10.5 bar / 150 psi | 42 bar / 600 psi | 6,800 kg / 15,000 lb | 0.85 kg/m / 0.57 lb/ft
F558510A | 102 mm / 4" | 2.7 mm / 0.11" | 10.5 bar / 150 psi | 42 bar / 600 psi | 9,400 kg / 20,000 lb | 1.00 kg/m / 0.67 lb/ft
F558512A | 152 mm / 6" | 3.2 mm / 0.13" | 10.5 bar / 150 psi | 42 bar / 600 psi | 17,700 kg / 39,000 lb | 1.75 kg/m / 1.1 lb/ft

* Максимальное рабочее давление для топочного масла указано с коэффициентом запаса 4:1. Максимальное рабочее давление сборки определяется меньшим из показателей шланга или фитинга.

Шланги OROFLEX OIL поставляются при наличии минимального заказа. Фактический диаметр может незначительно отличаться от номинала для обеспечения корректной сборки с фитингами.

Технические характеристики / спецификации

• Наименование продукта: Oroflex Oil
• Бренд производителя: TIPSA
• Материал шланга: термопластичный полиуретан (TPU), экструзия через кругловязаное полотно из синтетической нити высокой прочности
• Антистатическая конструкция: 4 заземляющих провода с защитой из плетёного полиэстера
• Доступные номинальные диаметры: 52 mm (2") — 152 mm (6")
• Диапазон толщины стенки: примерно 1,9 mm — 3,2 mm в зависимости от размера
• Рабочее давление: 10,5 bar (150 psi) для перечисленных размеров
• Давление разрыва: 42 bar (600 psi)
• Предел прочности внутреннего слоя: min 5,800 psi (40 MPa)
• Предел удлинения внутреннего слоя: min 500%
• Максимальное удлинение шланга: 2%; максимальное расширение: 10%
• Стандартные длины: 100 m и 200 m; возможны специальные длины по запросу
• Соответствие: выбранные размеры соответствуют MIL-PRF-370 type C
• Варианты фитингов: Camlock, Victaulic, Storz; применять проводящие фитинги и обеспечивать надёжное заземление
