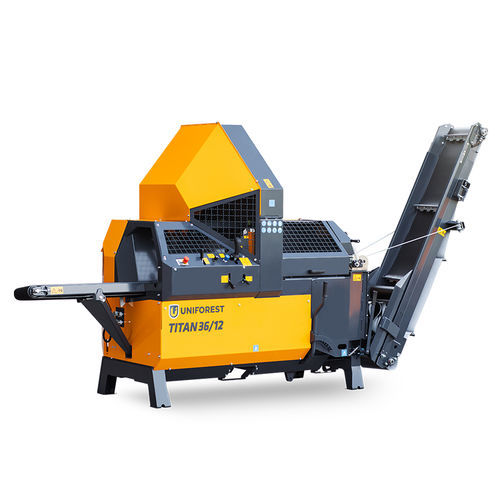

Комбинированная пила/дровокол с циркулярной пилой TITAN 36/12

прицепнаяс ленточным конвейеромс приводным валом

Обзор
TITAN 36/12 — самый компактный и быстрый дровоперерабатывающий агрегат в семействе TITAN, обеспечивающий высокую производительность при небольшом габарите. Доступен в дорожной прицепной бензиновой версии для полной мобильности на объекте. 850 мм твердосплавный круг обеспечивает эффективную резку бревен диаметром до 360 мм; стандартная сила раскола 10 т (опция 12,5 т), функция BOOMSPEED автоматически адаптирует скорость цилиндра, типичный цикл раскола — 2,2 с.

О машине
Компактный, быстрый и универсальный, TITAN 36/12 сочетает механико-гидравлическое управление с удобной для оператора компоновкой. Различные варианты привода (PTO, PTO + электродвигатель, бензиновый двигатель) позволяют работать с трактором, от стационарного электропитания или автономно; прицепная версия обеспечивает мобильность и выезд на место.

Стандартное оборудование

• BOOMSPEED
• 850 мм круглая пила (твердосплавная)
• Сила раскола 10 т (стандарт)
• 5 м телескопический конвейер на выходе
• Гидравлическое смещение ленты конвейера влево–вправо ±15°
• Частичный ход цилиндра раскола (полуход)
• Нож раскола 2/4, 2/6 или 2/8
• Рычаг разъединения ременного привода круглой пилы

Опциональное оборудование

• Увеличение силы раскола до 12,5 т
• Нож 2/10 (для более мягкой древесины)
• Клапан для последнего бревна
• Агрессивный подающий ролик
• Интегрированный подъемный стол
• Масляный охладитель

Ключевые характеристики и узлы
Машина оснащена 850 мм твердосплавной круглой пилой, устойчива к попаданию посторонних предметов и обеспечивает высокую скорость резки. Подача пилы и скорость резки регулируются гидравликой. BOOMSPEED использует двухпоршневые цилиндры для двух скоростей движения: рабочей для плотной древесины и повышенной для низкосопротивляющихся проходов, что сокращает цикл раскола до 40%.

Заметные компоненты (акценты на странице товара)

• Питающий конвейер — равномерная и контролируемая подача бревен в машину
• Гидравлический стабилизатор бревна — надежно фиксирует бревно для точной резки
• Диаметр реза до 360 мм (обеспечивается 850 мм диском)
• Демпферы для контролируемого сброса разрезанных частей в канал раскола
• Сила раскола 10 т в стандарте (опция повышение до 12,5 т)
• Универсальные варианты ножей раскола (2/4, 2/6, 2/8 стандарт; 2/10 опция)
• Активация полухода цилиндра раскола для коротких бревен
• Агрессивный подающий ролик (опция) для лучшего сцепления
• Клапан для последнего бревна (опция) предотвращает опрокидывание последнего куска
• Регулировка положения ленты L/R ±15°
• Кожух питания (предотвращает одновременное подключение PTO и электродвигателя)
• Рычаг разъединения ременного привода пилы

Верхняя панель / органы управления (горячие точки)

• Активация полухода цилиндра раскола
• Аварийная остановка цилиндра раскола
• Манометры давления раскола и управления
• Выключатель электродвигателя ON/OFF (если установлен)
• Аварийная остановка машины
• Регулировка скорости подачи круглой пилы
• Подача/откат подающих роликов (право/лево), раскол (вверх), зажим и пиление (вниз)
• Подача/откат бревен (вверх/вниз)
• Регулировка скорости конвейерной ленты
• Клапан последней детали ON/OFF
• Разъединение/включение ременного привода круглой пилы
• Выдвижение/втягивание выходного конвейера
• Нож раскола вверх/вниз
• Регулировка наклона выходного конвейера

Технические данные (сводка)
Model: CD | CD+E | TR GASOLINE
Drive: PTO (tractor drive) | PTO (tractor drive) / electric motor | petrol engine
Max. log diameter (mm): 360 | 360 | 360
Splitting force (kN / t): 100 / 10 (125 / 12,5 optional) | 100 / 10 (125 / 12,5 optional) | 100 / 10 (125 / 12,5 optional)
Log length (cm): 20 / 25 / 33 / 40 / 50 (available lengths) | same | same
Saw blade diameter (mm): 850 | 850 | 850
Electric motor power (kW): - | 11 | -
Recommended tractor power for drive (kW / hp): 15 / 20 | 15 / 20 | -
Recommended tractor power for transport (kW / hp): 45 / 60 | 45 / 60 | -
PTO speed (min-1): 420–490 | 420–490 | -
Linkage category: II | II | -
Operation: Mechanical-hydraulic | Mechanical-hydraulic | Mechanical-hydraulic
Oil capacity (l): 65 | 65 | 65
Conveyor belt offset left-right (°): 15 | 15 | 15
Conveyor belt width (mm): 330 | 330 | 330
Conveyor belt length (m): 5 | 5 | 5
Feed-in conveyor belt height (mm): 910 | 910 | 910
Feed-in conveyor belt length (mm): 1900 | 1900 | 1900
Width (mm): 2350 | 2350 | 3800
Depth (mm): 1150 | 1150 | 1900
Height (mm): 2500 | 2500 | 2500
Weight (kg): 950 | 1100 | 1100

Технические характеристики

• Название модели: TITAN 36/12
• Максимальный диаметр реза: 360 мм (36 см)
• Диаметр диска: 850 мм (твердосплавная напайка)
• Сила раскола: 10 т в стандарте, 12,5 т опционально
• Цикл раскола (BOOMSPEED): 2,2 секунды (типично)
• Конвейер: 5 м телескопический выходной конвейер; длина подающего ремня 1900 мм; высота подачи 910 мм; ширина ремня 330 мм; боковой сдвиг ±15°
• Варианты привода: PTO (трактор), PTO + электродвигатель (CD+E), бензиновый двигатель (TR GASOLINE)
• Опция электродвигателя (CD+E): 11 kW
• Управление: механико-гидравлическое с эргономично распределёнными органами управления
• Объём масла: 65 л
• Вес: от ~950 кг (CD) до ~1100 кг (CD+E / TR GASOLINE)
