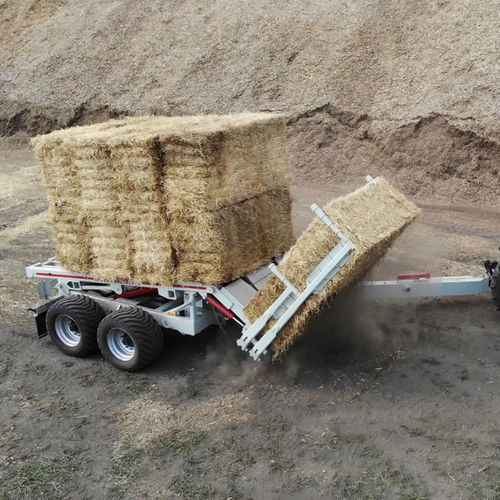

Прицеп самозагружающийся TK-12

навеснойдвухосныйдля тюков

Обзор
Самозаряжающийся прицеп для тюков TK-12 предназначен для быстрого подъёма, транспортировки и штабелирования прямоугольных тюков соломы или сена. Специальная конструкция захвата (»тянущая балка«) подбирает тюки на поле, поднимает их на платформу, а гидравлическая разгрузка обеспечивает аккуратное штабелирование. Вместимость до 12 тюков и совместимость с тракторами от 185 л.с. делают TK-12 эффективным решением для сельхозработ по обращению с тюками.

Краткие данные
Количество тюков: 12
Размер тюка (пример): 2,4 x 1,2 x 0,9 м
Требуемая мощность трактора: 185 л.с.

Принцип работы
Прицеп TK-12 используется для подъёма прямоугольных тюков на поле, их транспортировки и размещения в пункте назначения. Тюки захватываются конструкцией «языка» (захват с двух сторон и подъём на платформу). Особенностью является возможность одновременной загрузки 2 прямоугольных тюков на платформу.
На платформе тюки продвигаются назад конвейером и фиксируются двумя стойками; при повторной загрузке стойки отодвигаются.
При полной загрузке разгрузка происходит в кучу на ровной твёрдой поверхности. Все операции управляются оператором из кабины трактора.

Производительность

• Производительность – 180 тюков в час.
• Разгрузка грузовика с тюками занимает 30–40 секунд.

Комплектация TK-12

• Балансирная подвеска, полуосі ADR 90×90 (Италия) – 4 шт.
• Колёса BKT (Индия).
• Диски Pronar (Польша).
• Механическая опора.
• Опции сцепного кольца: 40, 50, 90 мм Sharmuller (Австрия).
• Электросистема 12 В.
• Джойстиковое управление из кабины трактора.
• Гидросистема с низкими требованиями к обслуживанию.

Технические данные для базовой конфигурации
Полуприцеп-погрузчик — TK-12
Габариты, м / количество тюков: 2.4×1.2×0.9 – 12 шт.; 2.4×1.2×0.8 – 12 шт.; 2.4×1.2×0.7 – 14 шт.
Макс. вес тюка, кг: 1 360
Грузоподъёмность, кг: конструкции языка – 2 000; платформы – 11 340
Масса собственная, кг — 8 350
Полная масса, кг — 19 690
Транспортные размеры, мм — длина: 8 730; ширина: 3 630; высота: 3 980
Полуоси: 90×90 – 4 шт.
Размер колёс: 550/45-22.5
Требуемая мощность трактора: 185 л.с.
*Все технические данные приведены без дополнительного оборудования. Допустимое отклонение фактических значений ±2%.

Технические характеристики

• Модель: TK-12
• Тип: Самозаряжающийся прицеп для тюков / полуприцеп-погрузчик
• Количество тюков (типично): 12 шт. (в зависимости от размеров тюков)
• Поддерживаемые размеры тюков: 2.4×1.2×0.9 м (другие размеры при вариантах ёмкости)
• Макс. вес тюка: 1 360 кг
• Грузоподъёмность (язык): 2 000 кг
• Грузоподъёмность (платформы): 11 340 кг
• Масса собственная: 8 350 кг
• Полная масса (загруженный): 19 690 кг
• Транспортная длина: 8 730 мм
• Транспортная ширина: 3 630 мм
• Транспортная высота: 3 980 мм
• Полуоси: 90×90 (4 шт.)
• Размер колёс: 550/45-22.5
• Требуемая мощность трактора: 185 л.с.
