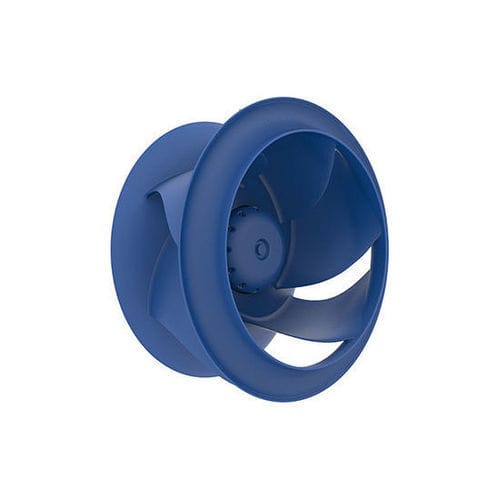

Вентилятор для сельскохозяйственных зданий ZAvblue2

для циркуляции воздухацентробежный

Обзор
ZAvblue2 — компактная серия центробежных вентиляторов, разработанная для вентиляционных и охлаждающих систем, где требуются высокий КПД системы и низкий уровень шума. Сочетание технологии моторов ECblue и биомиметически оптимизированного рабочего колеса с увеличенным входом воздуха обеспечивает КПД системы выше 70 % и снижение шума до 3 dB по сравнению с предыдущим поколением, что позволяет получить больший расход при меньшем энергопотреблении.

Модуль производительности ZApilotXL
ZAvblue2 доступен с модулем производительности ZApilotXL. Идентичные габариты крепления с модулем GR позволяют выполнить замену «drop-in» без значительных изменений. С ZApilotXL общий КПД может увеличиваться до 7 %, что делает сочетание подходящим для приложений с интенсивными расходами воздуха.

Особенности

• КПД системы до 70,1 % (до 74,4 % с ZApilotXL)
• Технология внешних роторных двигателей ECblue с интегрированным контроллером
• Биомиметически оптимизированное рабочее колесо и увеличенный вход воздуха для расходо-ориентированного характера выдува
• Чрезвычайно компактная конструкция для ограниченных мест установки
• Снижение энергопотребления при увеличенной подаче
• Акустическое улучшение до –3 dB по сравнению с предыдущей моделью

Техническое описание продукта
Свободно вращающееся рабочее колесо последнего поколения ZAvblue2 с 6 назад изогнутыми лопатками в 3D-профиле. Материал рабочего колеса: высокоэффективный композит. Доступна версия с входным патрубком из оцинкованной листовой стали. Диаметры рабочего колеса: 250, 280, 315, 355, 400, 450, 500, 560, 630 мм. Свободный расход воздуха до примерно 23 000 м³/ч; максимальный прирост статического давления до 1 600 Па. Возможна компактная установка; модуль ZApilotXL повышает производительность для приложений с интенсивным расходом воздуха.

Свойства и особенности
3D-профилированные лопатки, вращающийся диффузор и диагональный выхлоп обеспечивают высокие объемные расходы, высокий КПД рабочего колеса и низкий уровень шума. Конструкция подходит для высокопоточных применений в ограниченных установочных пространствах.

Концепции двигателя

• Внешние роторные двигатели: технология ECblue с интегрированным контроллером, адаптированным под вентилятор

Технические характеристики

• Модель / серия: ZAvblue2
• Тип рабочего колеса: свободно вращающееся колесо с 6 назад изогнутыми, 3D-профилированными лопатками
• Материал рабочего колеса: высокоэффективный композит
• Опция входного патрубка: оцинкованная листовая сталь
• Доступные размеры рабочего колеса: 250 мм, 280 мм, 315 мм, 355 мм, 400 мм, 450 мм, 500 мм, 560 мм, 630 мм
• Расход воздуха (свободный выброс): до примерно 23 000 м³/ч
• Максимальное увеличение статического давления: до 1 600 Па
• КПД системы: до 70,1 % (до 74,4 % с ZApilotXL)
• Прирост КПД с ZApilotXL: до 7 %
• Акустическое улучшение: до –3 dB по сравнению с предыдущей моделью
• Особенности конструкции: оптимизированный вход воздуха, вращающийся диффузор, диагональный выхлоп, расходо-ориентированное поведение выхлопа
• Установка: чрезвычайно компактная конструкция для ограниченных пространств; идентичные габариты крепления с модулем GR для замены «drop-in» (совместимость с ZApilotXL)
• Моторная технология: внешние роторные двигатели ECblue с интегрированным контроллером
• Типичные применения: вентиляционные и охлаждающие системы, шумочувствительные установки, тепловые насосы, бытовая вентиляция, дата-центры, охлаждение оборудования, компрессоры, упаковочные и производственные машины, рабочие места в чистых помещениях
