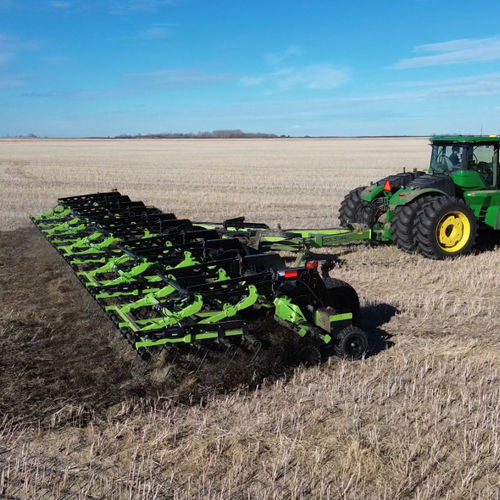

Прицепной дисковый культиватор THX-600

5 секцийс гидравлическим регуляторомконтроль глубины

Обзор

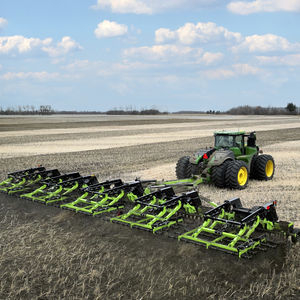

THX-360 (36 ft) и THX-600 (60 ft) — однорядные агрегаты с вогнутыми дисками и бороной, предназначенные для управления стерней после уборки и подготовки посевного ложа. Ряд вогнутых дисков измельчает солому и смешивает шелуху с почвой, за ним следует пятиреечная тяжёлая борона, которая дробит, распределяет и выравнивает остатки для лучшего прогрева почвы, проникновения влаги и равномерности посевного ложа.

Принцип работы
Вогнутые диски 20" под углом 10° с шагом 8,5" режут и измельчают солому, смешивая остатки в верхнем слое почвы. Следующая пятиреечная тяжёлая борона разрыхляет и равномерно распределяет остатки, выравнивая поверхность перед посевом.

Ключевые особенности

• Один ряд 20" вогнутых дисков 10° при шаге 8,5"
• Пятиреечная тяжёлая борона (зубья 5/8" x 26") для распределения, выравнивания и дробления остатков
• Диски смонтированы на безобслуживаемых четырёхболтовых ступицах; резиновые торсионные стойки для долговечности и повторяемости рельефа
• Одноточечное регулирование глубины дисков с помощью регулируемого заднего глубинного упора на салазках
• Катушки зубьев бороны увеличены к наружным зубьям для снижения напряжений при полевых работах
• Гидравлическая блокировка крыльев для тяг с фиксаторами для предотвращения случайного раскрытия
• Главная рама из труб 12" x 12" x 3/8" для требуемой жесткости и массы

Варианты давления бороны
Сила, действующая на борону, доступна в нескольких вариантах:

• Пружинная регулировка: две регулируемые пружины натяжения для увеличения или уменьшения прижима (только прижим вниз)
• Ручная гидравлика: цилиндры на рычагах бороны обеспечивают давление вверх/вниз, регулируемые вручную через клапан на сцепке
• Электронная гидравлика: цилиндры с монитором в кабине для регулировки давления вверх/вниз из кабины

Надежность и сервис
Кованые шарниры крыльев используют штифты диаметром 2.5" и смазываемые втулки из пружинной стали. Диски оборудованы безобслуживаемыми четырёхболтовыми ступицами. Резиновые торсионные стойки разработаны для долгого срока службы и точного повторения рельефа, снижая время простоя на техническое обслуживание.

Технические характеристики

• Рабочая ширина: THX-360 36 ft / THX-600 60 ft
• Транспортная ширина: 15.25 ft
• Транспортная высота: 15 ft
• Транспортная длина: THX-360 33.5 ft / THX-600 45 ft
• Масса: THX-360 25,000 lbs / THX-600 34,000 lbs
• Кол-во секций диск/борона: THX-360 3 / THX-600 5
• Ширина секции: 12 ft
• Размер дисков: 20" вогнутые, ширина 2.25", шаг 8.5", угол 10°
• Борона: конструкция 5 реек, зубья 5/8" x 26" с наконечником, угол регулировки 35–90°
• Шины: 560/45 22.5 радиальные
• Ступицы: 8 болтов, грузоподъёмность 10,000 lb
• Трубка главной стрелы: 12" x 12" x 3/8"
• Число гидравлических выходов: 4
• Освещение безопасности: SMV стандарт
• Требуемая мощность: 7–9 л.с. на фут рабочей ширины
