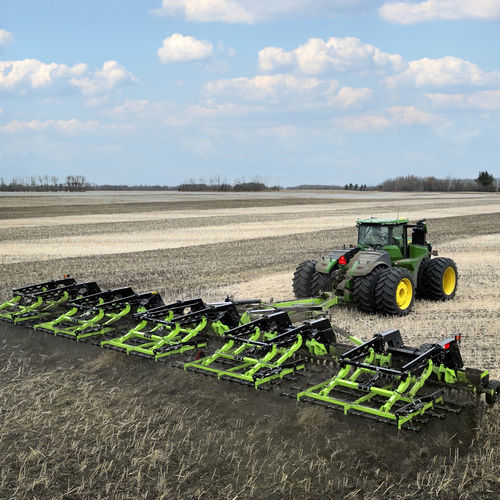

Прицепной дисковый культиватор THX-360

3 секциис гидравлическим регуляторомконтроль глубины

Обзор продукта
THX-360 (36 ft) и THX-600 (60 ft) — бороны для предпосевной и послеродной обработки, разработанные для работы с большими объёмами соломы и жатвенных остатков, улучшения водопроницаемости, ускорения прогрева почвы и стимуляции прорастания семян сорняков для эффективной подготовки перед посевом. Одна ряд 20" вогнутых дисков, за которой следует 5-балочная тяжёлая борона, измельчает солому, смешивает остатки с верхним слоем почвы и выравнивает поверхность для равномерного посевного ложа.

Конструкция и работа
THX оснащён одной рядой 20" вогнутых дисков под углом 10° с шагом 8,5" для измельчения соломы и смешивания остатков. Диски установлены на четырёхболтовую обслуживаемую без вмешательства ступицу и специально разработанный резиновый торсионный рядок для длительного срока службы и хорошего следования рельефу. Одноточечная регулировка глубины, расположенная в задней части машины, позволяет быстро задать глубину дисков с помощью ползункового механизма.

Опции бороны и давления
Катушки зубьев бороны увеличиваются к внешним зубьям, что снижает напряжение при работе в поле. Варианты давления включают пружинную регулировку и гидравлику (ручную или электронную). Пружинная регулировка обеспечивает регулируемое вниз давление двумя натяжными пружинами. Гидравлические системы используют цилиндры на рычагах бороны для создания вниз или вверх давления — подъём уменьшает нагрузку на борону при работе в условиях большого количества остатков или влажности. В ручной гидравлической версии регулирование выполняется вентилем на сцепке; электронная версия позволяет регулировать давление из кабины с помощью монитора.

Конструкция и долговечность
Основная рама изготовлена из труб 12" x 12" x 3/8", что обеспечивает необходимую массу и жёсткость для эффективной работы дисков. Чугунные шарниры крыльев используют штифты диаметром 2.5" и смазываемые пружинные втулки из стали для длительного срока службы. Для натяжных элементов крыла используется гидравлический замок вместо тросов; это исключает растяжение тросов и их зацепление, предотвращая непреднамеренное открытие замка. Гидравлический замок имеет предохранительный штифт для предотвращения непреднамеренной активации цилиндра в поле.

Технические характеристики
Рабочая ширина: THX-360 36 ft / THX-600 60 ft (≈11 m / ≈18,3 m)
Транспортная ширина: 15.25 ft (≈4,65 m)
Транспортная высота: 15 ft (≈4,57 m)
Транспортная длина: THX-360 33.5 ft / THX-600 45 ft (≈10,2 m / ≈13,7 m)
Масса: THX-360 25,000 lbs / THX-600 34,000 lbs
Кол-во секций диск/борона: THX-360 3 / THX-600 5
Ширина секций: 12 ft
Размер дисков: 20 in вогнутые, ширина 2.25 in, угол 10°, шаг 8.5 in
Конфигурация бороны: 5 балок
Зуб бороны: 5/8 in x 26 in с наконечником
Регулировка угла бороны: 35 - 90 градусов
Шины: 560/45 22.5 Радиальные
Ступицы: 8 болтов - 10,000 lb
Основная балка: 12" x 12" x 3/8"
Число гидравлических выходов: 4
Световая безопасность / SMV: Стандарт
Требуемая мощность: 7-9 HP на фут ширины

Технические особенности

• Рабочая ширина: THX-360 36 ft / THX-600 60 ft
• Транспортная ширина: 15.25 ft
• Транспортная высота: 15 ft
• Транспортная длина: THX-360 33.5 ft / THX-600 45 ft
• Масса: THX-360 25,000 lbs / THX-600 34,000 lbs
• Кол-во секций диск/борона: THX-360 3 / THX-600 5
• Ширина секций: 12 ft
• Размер дисков: 20 in вогнутые, ширина 2.25 in, угол 10°, шаг 8.5 in
• Конфигурация бороны: 5 балок с зубьями 5/8 in x 26 in (с наконечником)
• Регулировка угла бороны: 35 - 90 градусов
• Шины: 560/45 22.5 Радиальные
• Ступицы: 8 болтов - 10,000 lb (диски установлены на четырехболтовой обслуживаемой без вмешательства ступице)
• Основная балка: 12" x 12" x 3/8"
• Число гидравлических выходов: 4
• Световая безопасность / SMV: Стандарт
• Требуемая мощность: 7-9 HP на фут ширины
• Крепление дисков: четырехболтовая обслуживаемая без вмешательства ступица и специально разработанный рычаг; резиновый торсионный рычаг для следования рельефу
• Опции давления бороны: пружинная регулировка, ручная гидравлика (клапан на сцепке), электронная гидравлика (регулировка из кабины)
• Гидравлический замок для натяжных соединений крыла с предохранительным штифтом для предотвращения случайной активации
