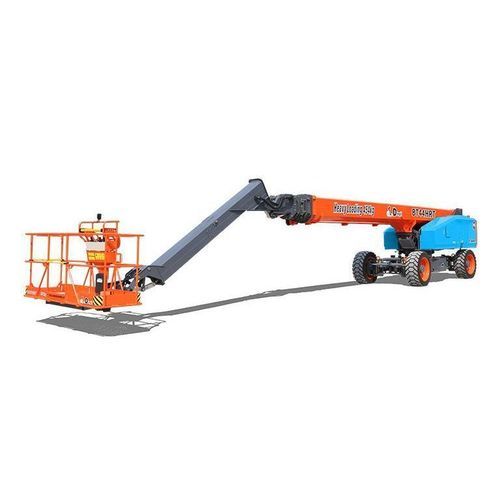

Самоходная рабочая платформа BT44HRT

электрическая4 роликоподшипника с приводным валом

Обзор продукта

• Разработано TEUPEN, немецким НИОКР‑центром DINGLI;
• Модульная конструкция по горизонтали и вертикали, 85% общих компонентов в полной линейке; электрические / дизельные / гибридные модели разработаны на одной платформе;
• Запатентованное расширение оси одним нажатием на месте, полный привод и рулевое управление на четырех колесах; расширение и втягивание оси в стесненных условиях;
• До 40% рост производительности по сравнению с эквивалентными машинами в отрасли;
• Безопасная архитектура Cat3 с полной избыточностью программного и аппаратного обеспечения электронного управления;
• Гусек (jib) с ходом 230°, может быть зафиксирован для стандартной контейнерной транспортировки;
• Оснащен модульной высоковольтной батареей 360V 150–180Ah и универсальным range extender, который подзаряжает батарею при отсутствии внешнего питания.

Размеры
Макс. высота работы: 44.44m / 146ft
Макс. высота платформы: 42.44m / 139ft 3in
Макс. рабочий вылет(+0.6m): 25.60m / 83ft 12in
Макс. вылет платформы: 25.00m / 82ft
Макс. проход над/через: /
Макс. глубина опускания: /
Общая длина (убрана): 17.00m / 55ft 9in
Общая ширина (ось расширена): 4.17m / 13ft 8in
Общая ширина (ось втянута): 2.44m / 8ft
Общая высота (убрана): 2.83m / 9ft 3in
Транспортный размер (Д×Ш×В): 11.92m×2.44m×2.83m / 39ft 2in×8ft×9ft 3in
Размер платформы (Д×Ш): 2.44m×0.91m / 8ft×2ft 11in
Высота платформы: /
Вынос поворотной платформы (ось расширена): 1.39m / 4ft 7in
Вынос поворотной платформы (ось втянута): 2.28m / 7ft 6in
Клиренс (убрана/поднята): 0.40m / 1ft 4in
Колесная база (ось расширена): 4.07m / 13ft 4in
Колесная база (ось втянута): 4.27m / 14ft
Шины: 445/50/D710

Производительность
S.W.L (без огранич./с огранич.): 300kg/454kg / 661lb/1000lb
Макс. количество людей: 3
Проходимость по уклону: 0.45
Скорость движения (убрана): ≯ 6.0km/h / ≯ 3.73mph
Скорость движения (поднята): ≯ 1.1km/h / ≯ 0.68mph
Макс. рабочий уклон (X/Y): 5°/5°
Вращение башни: 360° беспрерывно
Вращение платформы: 180°
Движение jib: 230°
Макс. угол основного стрелы: 75°
Радиус поворота - ось расширена (внутр./внешн.): 2.99m/5.41m / 9ft 10in/17ft 9in
Радиус поворота - ось втянута (внутр./внешн.): 8.27m/10.85m / 27ft 1in/35ft 7in

Вес
Общий вес: 23000kg / 50706lb

Энергия / Двигатель
Дизельный двигатель: /
Двигатель с range extender: Kubota D1105 / 18.2kW
Топливный бак (дизель): 100L / 26gal
Гидравлический бак: 230L / 60gal
Аварийная система питания: 12V
Литиевая батарея: 358.4V / 173Ah
Зарядное устройство: 358.4V / 32A
Насосный мотор: 360VDC / 30kW

Технические характеристики

• Модель: BT44HRT
• Серия: T Series
• Макс. высота работы: 44.44m / 146ft
• Макс. высота платформы: 42.44m / 139ft 3in
• Максимальный вылет: 25.60m (рабочий диапазон +0.6m) / 83ft 12in
• Грузоподъемность платформы (S.W.L): 300kg (без ограничений) / 454kg (ограничено)
• Макс. количество людей: 3
• Общий вес: 23000kg
• Функция расширения/втягивания оси: запатентованное расширение оси одним нажатием на месте с полным приводом и рулевым управлением
• Движение jib: 230° (зафиксируемое для контейнерной транспортировки)
• Батарея: 358.4V / 173Ah литий; опционально модульные батареи 360V 150–180Ah с универсальным range extender
• Двигатель range extender: Kubota D1105 (18.2kW)
• Скорость движения (убрана): до 6.0 km/h
• Вращение башни: непрерывное 360°
