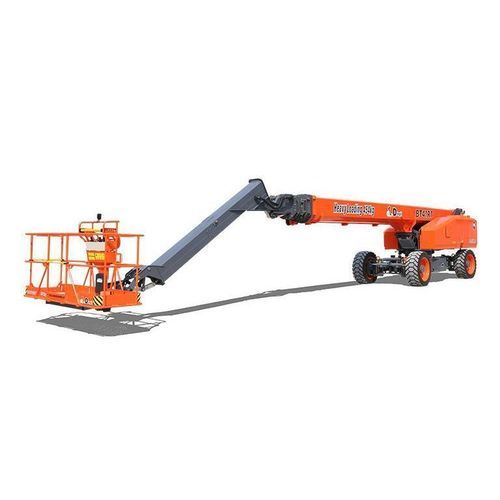

Самоходная рабочая платформа BT41RT

электрическая4 роликоподшипника с приводным валом

Обзор

• Разработано TEUPEN, немецким НИОКР‑центром DINGLI.
• Модульная конструкция по горизонтали и вертикали, 85% общих компонентов в линейке; электрические, дизельные и гибридные модели на одной платформе.
• Запатентованное расширение оси «одной кнопкой», полный привод и рулевое управление на четыре колеса для маневрирования в стеснённых условиях.
• Стрела с диапазоном 230°; может закрепляться для стандартной контейнерной перевозки.
• Архитектура безопасности Cat 3 с резервированием аппаратной и программной части электронного управления.
• Оснащена дизельным двигателем Deutz TD2.9 L4 мощностью 55,4 кВт; преодоление уклонов до 45%.

Тип продукта

• T Series
• Модель: BT41RT

Параметры продукта
Габариты
Макс. рабочая высота: 41,54 м / 136 ft 3 in
Макс. высота платформы: 39,54 м / 129 ft 9 in
Макс. рабочий вылет (+0,6 м): 24,10 м / 79 ft 1 in
Макс. вылет платформы: 23,50 м / 77 ft 1 in
Общая длина (убрана): 16,50 м / 54 ft 2 in
Общая ширина (ось расширена): 4,17 м / 13 ft 8 in
Общая ширина (ось убрана): 2,44 м / 8 ft
Общая высота (убрана): 2,83 м / 9 ft 3 in
Размеры для транспортировки (Д×Ш×В): 11,17 м×2,44 м×2,83 м / 36 ft 8 in×8 ft×9 ft 3 in
Размер платформы (Д×Ш): 2,44 м×0,91 м / 8 ft×2 ft 12 in
Вынос поворотной платформы (расшир./убран): 1,39 м / 2,28 м
Дорожный просвет (убран/поднят): 0,40 м / 1 ft 4 in
Колёсная база (расшир./убран): 4,07 м / 4,27 м
Шины: 445/50/D710

Характеристики
Грузоподъёмность (без огр./с огр.): 300 кг / 454 кг (661 lb / 1000 lb)
Макс. число людей: 3
Проходимость по уклону: 45 %
Скорость движения (убрана): ≤ 6,0 км/ч / ≤ 3,73 mph
Скорость движения (поднята): ≤ 1,1 км/ч / ≤ 0,68 mph
Макс. рабочий наклон (X/Y): 5° / 5°
Вращение поворотной части: 360° непрерывно
Вращение платформы: 180°
Движение стрелы: 230°
Макс. угол подъёма стрелы: 75°
Радиус поворота - ось расширена (внутр./внешн.): 2,99 м / 5,41 м
Радиус поворота - ось убрана (внутр./внешн.): 8,27 м / 10,85 м

Масса
Общая масса: 21300 kg / 46958 lb

Двигатель / питание
Дизельный двигатель: Deutz TD2.9 L4 — 55,4 kW
Топливный бак: 150 L / 39 gal
Гидравлический бак: 230 L / 60 gal
Аварийное питание: 12V

Технические характеристики

• Модель: BT41RT (T Series)
• Макс. рабочая высота: 41,54 м
• Макс. высота платформы: 39,54 м
• Макс. рабочий вылет (+0,6м): 24,10 м
• Макс. вылет платформы: 23,50 м
• Общая длина (убрана): 16,50 м
• Общая ширина (ось расшир./убран): 4,17 м / 2,44 м
• Общая высота (убрана): 2,83 м
• Размеры для транспортировки: 11,17 м × 2,44 м × 2,83 м
• Размер платформы: 2,44 м × 0,91 м
• Вынос поворотной части (расш./убран): 1,39 м / 2,28 м
• Дорожный просвет (убран/поднят): 0,40 м
• Колёсная база (расш./убран): 4,07 м / 4,27 м
• Шины: 445/50/D710
• Грузоподъёмность (без огр./с огр.): 300 kg / 454 kg
• Макс. число людей: 3
• Проходимость по уклону: 45%
• Скорость движения (убрана/поднята): ≤ 6,0 km/h / ≤ 1,1 km/h
• Вращение поворотной части: 360° непрерывно; Вращение платформы: 180°
• Движение стрелы: 230°; Макс. угол главного подъёма: 75°
• Общая масса: 21300 kg
• Дизельный двигатель: Deutz TD2.9 L4, 55,4 kW
• Объём топливного бака: 150 L; Объём гидравлического бака: 230 L
• Аварийное питание: 12V
