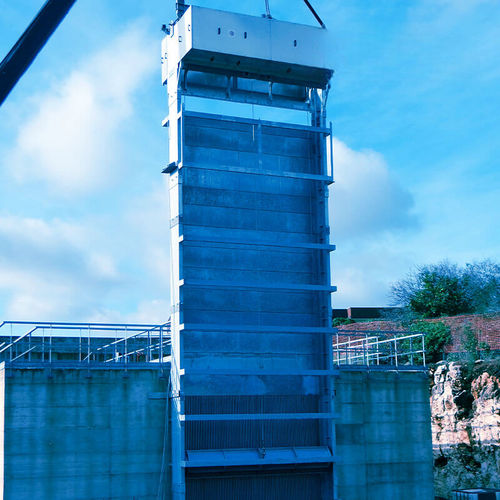

Грохот с барабаном GGPSC

грунтовкавертикальный

Категория ВОДОЗАБОР
Типология РЕШЕТКИ / SCREENS

Когда применять Субвертикальная канатная решетка GGPSC предназначена для макрофильтрации на крупных водозаборных сооружениях, станциях очистки сточных или промышленных вод и оптимальна для установки в широких или глубоких каналах. Применяется при необходимости непрерывного автоматического удаления крупных примесей перед последующими процессами.

Конструкция

• Прочный каркас из штампованных гнутых стальных листов
• Набор стержней, формирующих фильтрующую решётку, закреплённых на канале при помощи опорных поперечин
• Стальной маятниковый ковш с гребёнкой, скользящий по направляющим на роликах
• Система подъёма ковша из трёх стальных тросов, тросовый барабан и опоры
• Маятниковый мотор-редуктор, установленный на валу барабана, для привода ковша
• Электропривод для управления вращением ковша через третий трос
• Система очистки и выгрузки ковша, расположенная в верхней части машины

Принцип работы Отложившийся на стержнях материал поднимается ковшом при его движении вверх. На определённом расстоянии от верхнего участка ковш поворачивается и опорожняется под действием электропривода и своей геометрии, обеспечивая выгрузку отфильтрованного материала. После установленной паузы ковш опускается, оставаясь удалённым от стержней благодаря системе привода и направляющих, затем снова начинает подъём, аккуратно подойдя к экрану для следующего цикла. Защита от перегрузки выполняется стандартными динамометрическими устройствами или по запросу электронными ограничителями тока. Простота конструкции, полностью автоматический цикл очистки и отсутствие движущихся деталей в воде обеспечивают высокую надёжность и долговечность работы.

Преимущества

• Отсутствие подводных движущихся элементов
• Возможность установки в глубоких и крупных каналах
• Компактные габариты относительно производительности
• Способность поднимать крупные материалы
• Прочная конструкция
• Автоматическая очистка и высокая эксплуатационная надёжность

Характеристики / технические спецификации

• Модель: GGPSC
• Каркас: штампованные гнутые стальные листы
• Решётка: набор стержней, закреплённых опорными поперечинами
• Тип ковша: стальной маятниковый ковш с гребёнкой, скользящий по направляющим на роликах
• Подъём ковша: три стальных троса, тросовый барабан и опоры
• Привод: маятниковый мотор-редуктор на валу барабана; электрический привод для вращения ковша
• Очистка: система очистки ковша в верхней части для выгрузки отфильтрованного материала
• Защита: стандартные динамометрические устройства, опционально электронные ограничители тока
• Преимущества конструкции: отсутствие погружённых механических частей, пригодность для глубоких/широких каналов, небольшой объём занимаемой площади, возможность подъёма крупных материалов
