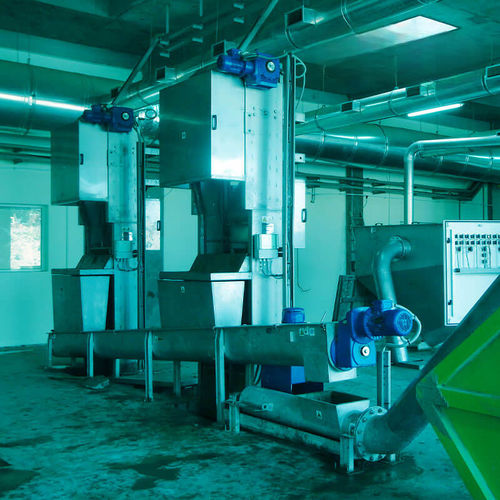

Грохот с барабаном GPSC

грунтовкарешетчатыймеханический

КАТЕГОРИЯ / ТИПОЛОГИЯ
СТОЧНЫЕ ВОДЫ / СИТА (ЭКРАНЫ)

КОГДА ИСПОЛЬЗОВАТЬ
Вертикальная плоская решетка на тросе GPSC предназначена для макроситирования в средних и крупных муниципальных или промышленных очистных сооружениях. Применяется для захвата и удаления крупных твёрдых частиц и грубых загрязнений из поступающего потока до последующих стадий очистки.

КОНСТРУКЦИЯ

• Прочный каркас из стандартных стальных профилей
• Фильтрующая поверхность из стержней, закреплённых на каркасе опорными поперечинами
• Маятниковая ложка с металлическим гребнем, скользящая по направляющим на колёсах
• Перемещение ложки одним или двумя стальными тросами с барабаном и опорами
• Маятниковый редукторный мотор с полым валом для подъёма ложки
• Система очистки ложки в верхней части машины для выгрузки отсортированного материала в приёмную воронку

ПРИНЦИП РАБОТЫ
Осевшие на стержнях материала поднимаются ложкой при её движении вверх. Очистка ложки и выгрузка отсортированного материала в разгрузочную воронку происходят на определённом удалении от конца подъёма благодаря вращению ложки и её геометрии. По окончании подъёма ложка останавливается на заданное время, затем возвращается вниз, удерживаясь от стержней системой направляющих. В нижней точке цикл повторяется. Защита от перегрузок осуществляется стандартными динамометрическими устройствами или, по запросу, электронными ограничителями поглощения. Конструкция исключает механические детали, движущиеся в воде, что обеспечивает полностью автоматическую и долговременную работу.

ПРЕИМУЩЕСТВА

• Возможность подъёма крупных и тяжёлых твёрдых частиц
• Компактные габариты в целом
• Отсутствие движущихся механических деталей в воде
• Простая и надёжная механическая схема

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Модель: GPSC
• Категория: Сточные воды
• Типология: Сита (экраны)
• Применение: Макроситирование для средних и крупных муниципальных или промышленных очистных сооружений
• Каркас: Прочный каркас из стандартных профилей
• Сетка: Стержни, закреплённые опорными поперечинами
• Ложка: Маятниковая ложка с металлическим гребнем, скользящая по направляющим на колёсах
• Привод ложки: Один или два стальных троса с барабаном и опорами
• Привод: Маятниковый редукторный мотор с полым валом для подъёма
• Очистка: Система очистки ложки, выгружающая материал в разгрузочную воронку
• Защита: Стандартная динамометрическая защита от перегрузок; электронные ограничители поглощения по запросу
• Работа: Полностью автоматическая; отсутствие механических частей в воде
