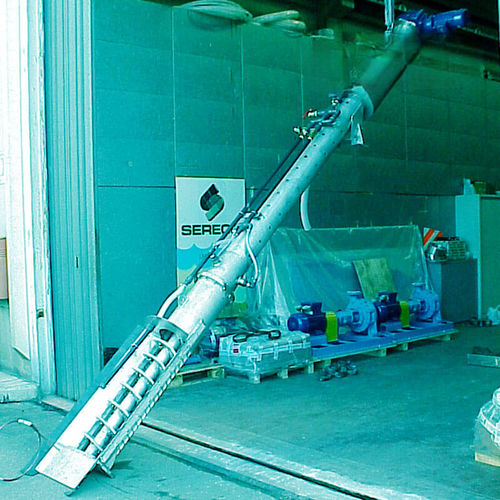

Винтовой грохот FC

решетчатыймеханический

Категория / Типология
Категория: Сточные воды
Типология: Сита/Решетки

Когда использовать
Винтовой фильтр FC подходит для микро-ситирования бытовых и промышленных сточных вод на очистных сооружениях, а также для фильтрации осадков и супернатантов.

Конструкция
Основные элементы — многофункциональный шнек и полуцилиндрический фильтрующий экран. Стандартный экран — полуцилиндр из продольных клиновидных проволочных прутьев; зазор между прутьями определяет фильтрационное отверстие. По запросу прутья можно заменить перфорированным листом, где диаметр отверстий определяет открытие. Многофункциональный шнек насажен на мотор-редуктор; его функции обеспечиваются постепенно уменьшающимися диаметрами и изменением шага и толщины в зависимости от зоны и выполняемой операции.

Принцип работы
В стандартной версии агрегат устанавливается в бетонном канале, где вода проходит через экран, удерживающий частицы с диаметром ≥ выбранного отверстия. При накоплении материала, вызывающем разницу уровней вверх/вниз по потоку, датчик дифференциального уровня приводит шнек в вращение. Нижняя зона шнека имеет диаметр, схожий с экраном, поэтому щетка на внешнем профиле шнека непрерывно очищает экран. Средняя зона меньшего диаметра поднимает и осушает отфильтрованный материал. Верхняя зона с уменьшающимся шагом и увеличивающейся толщиной осуществляет уплотнение. После осушки и уплотнения отфильтрованный материал достигает примерно 50% сухих веществ по массе. Полностью закрытый корпус предотвращает распространение неприятных запахов. FC в стандартной комплектации оснащен системой промывки с форсунками и напорной водой для экрана и отфильтрованного материала.

Преимущества

• Ситирование, подъем, уплотнение и промывка отфильтрованного материала в одной машине
• Высокая удельная пропускная способность
• Полностью закрытая конструкция для снижения выбросов запаха
• Долговечная и надёжная конструкция

Технические характеристики

• Многофункциональный шнек, насаженный на мотор-редуктор, с переменными диаметрами, шагом и толщиной для очистки, транспортировки, осушения и уплотнения
• Стандартный полуцилиндрический клиновидный проволочный экран; фильтрационное отверстие определяется зазором между прутьями
• Опциональный перфорированный лист с отверстиями, определяющими открытие
• Разработано для установки в бетонных каналах; экран удерживает твердые частицы ≥ выбранного отверстия
• Датчик дифференциального уровня управляет вращением шнека
• Щетка на профиле шнека для непрерывной очистки
• Три функциональные зоны шнека: нижняя (очистка), средняя (транспорт/осушка), верхняя (уплотнение/осушка)
• Уплотнение и осушка отфильтрованного материала ≈50% сухих веществ по массе
• Стандартная система промывки с форсунками и напорной водой
• Полностью закрытый корпус для минимизации распространения запахов
