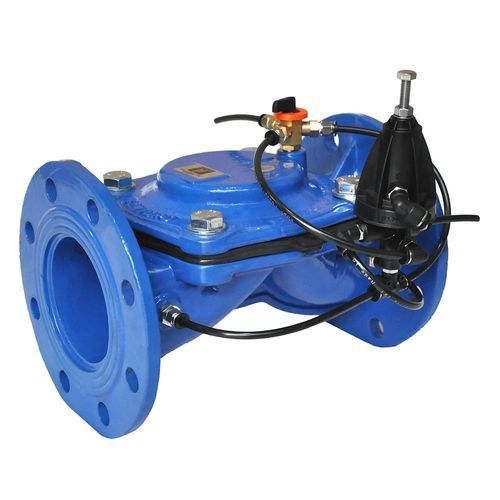

Клапан для орошения IM-RP3PP

гидравлическийс ручным управлениемнейлоновый

Редуцирующий клапан IM-RP3PP предназначен для автоматического снижения входного давления до более низкого и постоянного выходного значения, обеспечивая точное поддержание давления вниз по потоку несмотря на изменения давления или расхода на входе. Управляется гидравлическим 3‑ходовым пилотом и допускает ручное перекрытие для полного открытия/закрытия.

Технические характеристики:

• Тип клапана: Гидравлический, 3‑ходовой
• Пилот: Мод. RP3PP
• Диапазон регулировки давления:
  • Серая пружина: 0,2÷1,5 бар
  • Белая пружина: 0,6÷3,0 бар
  • Красная пружина (стандарт): 1,0÷5,5 бар
  • Чёрная пружина: 2,0÷9,0 бар
• Материалы:
  • Корпус пилота: Усиленный нейлон
  • Крышка: Усиленный нейлон
  • Ручное управление CM4V: Латунь, с шариком из нержавеющей стали и седлом из тефлона
• Соединения:
  • Корпус ручного управления: Ø1/4” M BSP
  • Открыто/Закрыто/Авто: Ø1/8” F BSP
• Степень защиты: IP66 (соленоид)

Принцип работы:
Клапан управляется 3‑ходовым гидравлическим пилотом (мод. RP3PP), который модулирует ход мембраны основного клапана, заполняя или сливая управляющую камеру клапана, чтобы поддерживать заданное давление на выходе. Когда давление на входе равно или ниже заданного, клапан полностью открывается для минимизации потерь напора. 3‑ходовое ручное управление (CM4V) обеспечивает независимое полное открытие или закрытие вне зависимости от пилота.

Особенности / Технические спецификации:

• Модель: IM-RP3PP
• Тип: 3‑ходовой гидравлический редуцирующий клапан с пилотом RP3PP
• Пример настройки (красная пружина стандарт): 1,0÷5,5 бар
• Основные материалы: Усиленный нейлон (корпус пилота и крышка); ручное управление из латуни с компонентами из нержавеющей стали и тефлона
• Подключения управления: Ø1/4” M BSP (ручное); Ø1/8” F BSP (Открыто/Закрыто/Авто)
• Степень защиты соленоида: IP66
