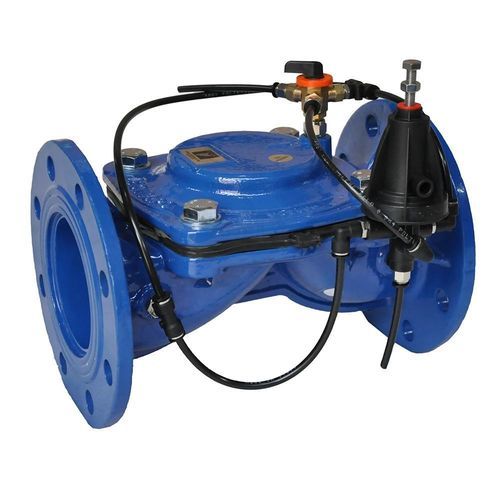

Клапан для орошения IM-SP3PP

гидравлическийс ручным управлениемиз нержавеющей стали

Клапан поддержания давления IM-SP3PP автоматически поддерживает на входе минимальное заданное давление: закрывается, если входное давление опускается ниже уставки, и открывается при превышении уставки. Предназначен для регулирования давления и гидравлического балансирования в промышленных системах трубопроводов.

Принцип работы:
Клапан управляется гидравлическим 3‑ходовым пилотом (модель SP3PP), который регулирует открытие мембраны в зависимости от входного давления. Пилот заполняет или сливает управляющую камеру клапана для поддержания минимального входного давления, уравновешивая изменения расхода и давления. Если входное давление равно или ниже заданного — клапан полностью закрыт; при превышении — полностью открыт. 3‑ходовой ручной привод (модель CM4V) обеспечивает ручное полное открытие/закрытие независимо от пилота.

Технические характеристики:

• Тип клапана: Гидравлический, 3‑ходовой
• Пилот: Модель SP3PP
• Диапазон регулировки давления:
  • Серая пружина: 0,2 ÷ 1,5 бар
  • Белая пружина: 0,6 ÷ 3,0 бар
  • Красная пружина (стандарт): 1,0 ÷ 5,5 бар
  • Чёрная пружина: 2,0 ÷ 9,0 бар
• Материалы:
  • Корпус пилота: Усиленный нейлон
  • Крышка: Усиленный нейлон
  • Ручное управление (модель CM4V): Латунь с шариком из нержавеющей стали и тефлоновым седлом
• Соединения:
  • Корпус ручного управления: Ø1/4" M BSP
  • Открыто/Закрыто/Авто: Ø1/8" F BSP

Типовые области применения:

• Поддержание минимального входного давления и гидравлическое выравнивание
• Контроль расхода и давления в системах орошения, водоснабжения и промышленных установках

Рекомендации по установке и обслуживанию:
Устанавливать с доступом к пилоту и ручному управлению для настройки и проверки. Проверить совместимость рабочего вещества и наличие фильтрации для защиты компонентов пилота. Рекомендуется периодическая проверка уплотнений и работы пилота для обеспечения корректной регулировки давления.
