Клапан для контроля IM-QP3B

для регулировкидля орошениягидравлический

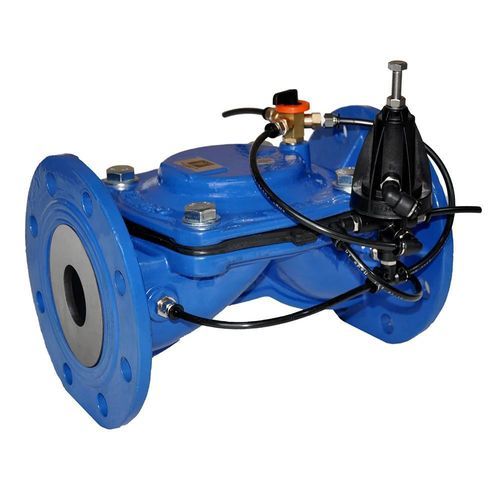

Клапан ограничения расхода IM-QP3B — это автоматический регулирующий клапан, предназначенный для ограничения расхода до заранее установленного максимального значения, обеспечивая точный контроль расхода воды и предотвращая превышение заданных пределов в системах орошения и водоснабжения.

Принцип работы:
Клапан управляется 3‑ходовым гидравлическим дифференциальным пилотом (модель QP3B), который регулирует открытие диафрагмы в зависимости от мгновенного расхода. Пилот заполняет или сбрасывает камеру клапана в зависимости от дифференциального давления, возникающего при прохождении воды через калиброванное отверстие. Диаметр отверстия определяет максимальный расход для ограничения, а пилот обеспечивает точную настройку. Когда требуемый расход превышает установленный предел, пилот частично закрывает клапан для восстановления предустановленного расхода; при снижении потребности ниже предела клапан полностью открывается.

Характеристики / Технические параметры:

• Модель пилота: QP3B
• Номинальное давление (PN): PN16
• Диапазон регулирования расхода:
  • Пружина: 2,0 ÷ 15,0 м вод. ст.
• Материалы:
  • Корпус пилота: Латунь
  • Крышка: Латунь
  • Фитинги: Тефлон
  • Шар: Нержавеющая сталь
• Соединения:
  • Корпус: 5 x Ø1/8" F
  • Ручное управление: Ø1/4" M BSP (корпус), Ø1/8" F BSP (Открыто/Закрыто/Авто)
