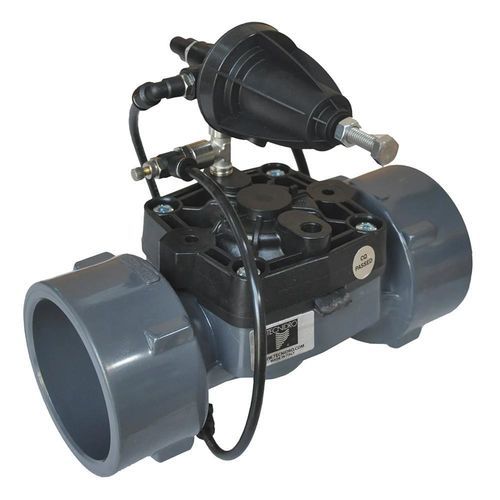

Клапан сброса давления для безопасности IN/IP-SR

гидравлическийнейлоновый

Клапан быстрого сброса давления IN/IP-SR — это автоматический предохранительный клапан, предназначенный для быстрого сброса избыточного давления в гидравлической сети с целью защиты системы от скачков давления и перегрузок.

Принцип работы:
Клапан IN/IP-SR устанавливается в байпасс для быстрого сброса избыточного давления во внешнюю среду. Двухходовой пилот быстрого сброса (модель SR-P) фиксирует повышение давления и открывает клапан для снятия пиковой нагрузки. Как только давление возвращается ниже установленного значения, пилот медленно закрывает клапан, чтобы предотвратить гидроудар.

Пилот удерживает камеру клапана закрытой до тех пор, пока давление в верхнем трубопроводе не превысит установленное значение. Когда давление превышает этот предел, клапан полностью открывается для сброса избыточного давления.

Характеристики / Технические данные:

• Модель пилота: SR-P
• Диапазон регулировки давления:
  • Красная пружина: 1,0 ÷ 5,5 бар
  • Чёрная пружина (стандарт): 2,0 ÷ 9,0 бар
• Материалы:
  • Нижняя часть корпуса пилота: Усиленный нейлон
  • Крышка: Усиленный нейлон
• Класс давления: PN10
