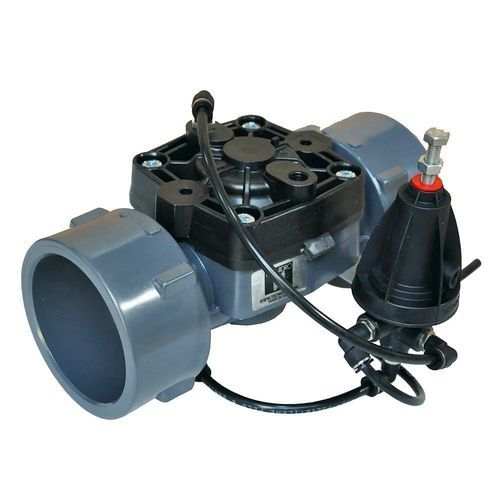

Клапан для орошения IN/IP-RP3PP

гидравлическийс ручным управлениемиз нержавеющей стали

Редукционный клапан IM-RP3PP — это автоматически управляемый пилотный клапан, предназначенный для снижения входного давления до более низкого, стабильного выходного значения. Подходит для промышленных и технологических систем, где требуется точное регулирование давления на выходе и компенсация вариаций входного давления или колебаний расхода.

Принцип работы:
Клапан управляется 3‑ходовым гидравлическим пилотом (модель RP3PP), который регулирует открытие мембраны в соответствии с требуемым давлением на выходе. Пилот заполняет или выпускает камеру управления клапана, чтобы поддерживать выбранное выходное давление, компенсируя изменения входного давления и колебания расхода. 3‑ходовая гидравлическая схема полностью открывает клапан, когда входное давление равно или ниже регулируемого давления, что минимизирует потери напора. 3‑ходовое ручное управление (модель CM4V) позволяет полностью открыть или закрыть клапан независимо от пилота.

Технические характеристики:

• Модель пилота: RP3PP
• Диапазон регулирования давления:
  • Серая пружина: 0,2 ÷ 1,5 бар
  • Белая пружина: 0,6 ÷ 3,0 бар
  • Красная пружина (стандарт): 1,0 ÷ 5,5 бар
  • Чёрная пружина: 2,0 ÷ 9,0 бар
• Материалы:
  • Нижняя часть корпуса пилота: усиленный нейлон
  • Крышка: усиленный нейлон
  • Ручное управление CM4V: корпус из латуни, шарик из нержавеющей стали, седло из Teflon
• Соединения:
  • Корпус ручного управления: Ø1/4” M BSP
  • Открыто/Закрыто/Авто: Ø1/8” F BSP
• Класс давления: PN10
