Клапан для контроля IN/IP-CM4V

для остановкисо сферическим золотникомгидравлический

Обзор:

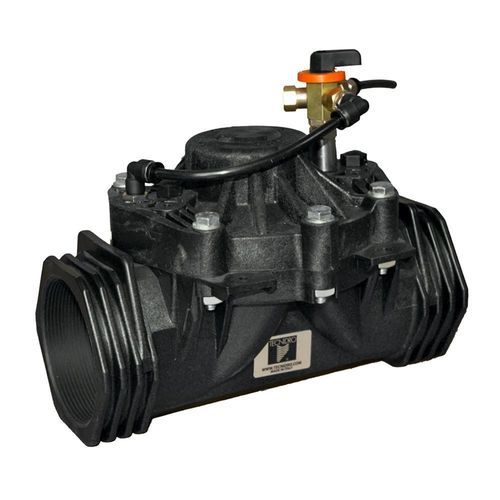

IN/IP-QP3B — ручной запорный (On‑Off) гидравлический клапан, предназначенный для ручного открытия и закрытия гидравлической магистрали без внешнего питания. Предназначен для локального ручного управления потоком и оснащён 4‑ходовым краном (модель управления CM4V) для выбора режима работы вручную.

Технические характеристики:

• Коммерческая модель: IN/IP-QP3B
• Модель управления: CM4V (ручной, 4‑ходовой)
• Материалы:
  • Корпус элемента управления: Латунь
  • Уплотнительное седло: Тефлон
  • Шар: Нержавеющая сталь
• Соединения:
  • Крышка: Ø1/4" M BSP
  • Порты управления (Открыть/Закрыть/AUTO): Ø1/8" F BSP

Принцип работы:

• 4‑ходовой кран (модель CM4V): Позволяет выбирать один из трёх режимов работы, указанных ниже.
• ЗАКРЫТО: Соединяет управляющую камеру с давлением по потоку, полностью закрывая клапан.
• ОТКРЫТО: Сбрасывает давление управляющей камеры в атмосферу, полностью открывая клапан.
• AUTO: Позволяет интегрировать гидравлические или электро-гидравлические аксессуары для автоматического управления.

Области применения и интеграция:

• Локальное ручное управление и изоляция для технического обслуживания или аварийных операций.
• Возможна интеграция с гидравлическими или электро-гидравлическими системами управления в режиме AUTO.
• При установке необходимо обеспечить совместимость с указанными BSP‑резьбами.

Ключевые характеристики / технические данные:

• Функция: Ручной On‑Off гидравлический перепускной клапан для локального управления
• Модель управления: CM4V (4‑ходовой ручной)
• Материалы: Латунный корпус, тефлоновое седло, шар из нержавеющей стали
• Соединения: Крышка Ø1/4" M BSP; Порты управления Ø1/8" F BSP
• Режимы работы: ЗАКРЫТО, ОТКРЫТО, AUTO
