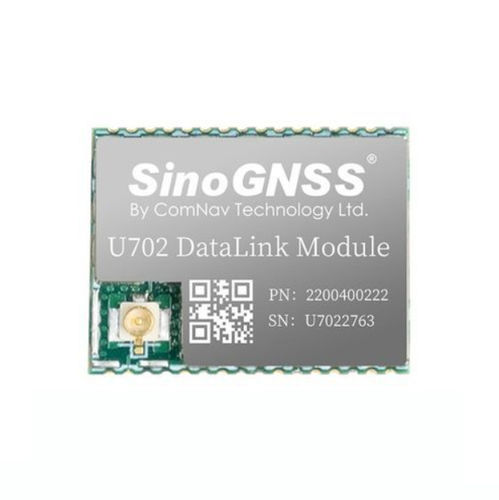

Модуль GNSS U702

Введение
Модуль канала связи U702 — SMD RX/TX радиомодуль, использующий модуляцию LoRa (CSS). Его компактный корпус 17×22×3 мм и низкое напряжение питания делают его подходящим для интеграции в GNSS и другие встроенные системы, требующие дальнобойной энергоэффективной передачи данных.

Характеристики

• Протокол LoRa (модуляция CSS)
• Выбираемые частотные диапазоны: 410–470 MHz / 863–870 MHz / 902–928 MHz
• Конструкция для поверхностного монтажа (SMD), маленький форм-фактор
• Поддержка frequency hopping
• Рабочий диапазон примерно 0,8–1,5 км (в зависимости от условий)
• Низкое напряжение питания: +3,3–3,6 V DC

Преимущества

• Дальнобойная, энергосберегающая радиосвязь с высокой чувствительностью приёма для надёжной передачи в условиях помех
• Компактный SMD-корпус (17×22×3 мм, 5 г) для лёгкой интеграции в продукты на базе GNSS и другие встроенные устройства
• Несколько вариантов выходной мощности (0,025 W / 0,1 W / 0,5 W) и прыжки по частоте для повышения устойчивости канала

Параметры продукта (сводно)

• Частотный диапазон: 410–470 MHz / 863–870 MHz / 902–928 MHz
• Режим работы: полудуплекс
• Стабильность частоты: ±1,5 ppm
• Модуляция: CSS (LoRa)
• Скорости по воздуху: 500 / 11000 / 12500 / 15500 / 18000 bps
• Протокол: LoRa
• Размеры (с разъёмом): 17 × 22 × 3 mm
• Вес: 5 g
• Питание: +3,3 V до +3,6 V DC
• Ток передачи: < 0.2 A
• Ток приёма: 50 mA
• Варианты мощности передачи: 0,025 W, 0,1 W, 0,5 W
• I/O интерфейс: LGA 2×16 пина, шаг 1,27 mm
• Интерфейс DTE/DCE: 2× LVCMOS 3.3 V
• Антенный интерфейс: IPEX гнездо
• Рабочий диапазон: ~0,8–1,5 km (в зависимости от условий и конфигурации)

Технические спецификации

• Стабильность частоты: 1,5 ppm
• Система модуляции: CSS (LoRa)
• Скорости air-интерфейса: 500, 11000, 12500, 15500, 18000 bps
• Питание: +3,3–3,6 V DC
• Ток передачи: < 0.2 A
• Ток приёма: 50 mA
• Варианты мощности передачи: 0,025 W / 0,1 W / 0,5 W
• Интерфейсы: LGA 2×16 пина (1,27 mm), 2× LVCMOS 3.3 V, IPEX антенна (гнездо)
• Габариты: 17 × 22 × 3 mm
• Вес: 5 g
