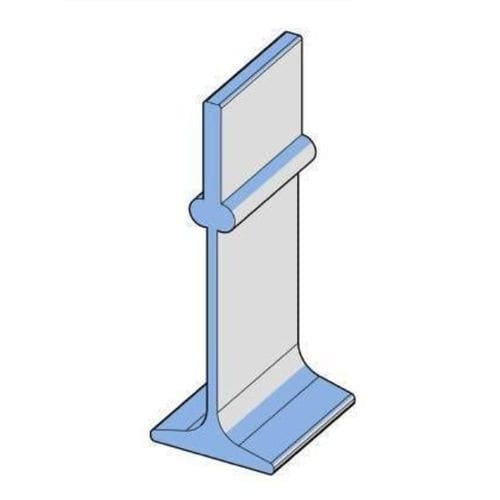

Балка перекрытия для свиноводческих ферм PRF-PIG-0044-127-06-00

Обзор продукта
Стандартная напольная балка из GFRP RABDION — это пултрузионный конструкционный профиль, разработанный для подконструкций полов в свиноводстве (свиноматки, откорм, выращивание). Полностью сертифицирован по EN 13706 Grade E23, обеспечивает высокую несущую способность и минимальную прогибаемость на больших пролетах в условиях мелких и глубоких ям. Совместима со стандартными пластиковыми решетчатыми панелями и модульными напольными системами, профиль полностью устойчив к аммиаку, кислотам навоза и моющим средствам. Поддерживаемая более чем 35-летней подтвержденной надежностью в Северной Америке, Европе и на мировых рынках, балка RABDION устраняет коррозию, структурные отказы и риски биобезопасности, присущие традиционным сталелитым или бетонным опорам.

Ключевые характеристики

• Класс производительности EN 13706 E23
• Устойчивость к агрессивным химическим и отходным средам (аммиак, кислоты навоза, моющие агенты)
• Повышенная биобезопасность и гигиена поверхностей
• Большие свободные пролеты; подходит для мелких и глубоких ям
• Непроводящая: тепловой комфорт и электрическая изоляция
• Универсальная совместимость со стандартными решетчатыми панелями и модульными системами

Геометрия профиля
PROPERTY | NOMINAL | TOLERANCE +/- | UNIT
Height | 127.00 | 0.635 | mm
Width | 44.00 | 0.220 | mm
Top Thickness | 6.35 | 0.350 | mm
Bottom | 3.75 | 0.200 | mm

Свойства сечения
PROPERTY | VALUE | UNIT
Second Moment of Area Ix | 40149.22 | mm^4
Second Moment of Area Iy | 1781805.84 | mm^4
Section Area | 949.41 | mm^2

Таблица нагрузок
Span mm | Deflection mm | Recommended UDL kg/m | Max UDL kg/sqm at spacing of 400 mm | Max UDL kg/sqm at spacing of 600 mm | Max UDL kg/sqm at spacing of 800 mm
1500 | 10 | 750 | 4688 | 2083 | 1175
2000 | 13 | 310 | 1938 | 861 | 486
2400 | 16 | 186 | 1163 | 517 | 291
3000 | 20 | 94 | 588 | 261 | 147
3500 | 23 | 58 | 364 | 162 | 91

Характеристики / технические спецификации

• Коммерческое название: GFRP Standard Floor Beam
• Производитель / Марка: RABDION
• Код продукта (CN): PRF-PIG-0044-127-06-00
• Вес: 1887 gr/m
• Сертификация: EN 13706 Grade E23
• Соответствие стандартам: EN 13706 E23, рекомендации ASTM; матрица смолы соответствует RoHS
• Применение: подструктуры полов для свиноводства (помещения для опороса, выращивания и откорма)
• Совместимость: стандартные пластиковые решетчатые панели и модульные системы
• Химическая стойкость: устойчива к аммиаку, кислотам навоза и моющим средствам
• Преимущества конструкции: высокая несущая способность, минимальная деформация, большие пролеты, универсальность для мелких/глубоких ям, непроводящая
• Подтвержденная надежность в полевых условиях: 35+ лет на мировых рынках
• Геометрия и свойства сечения: см. блоки Геометрия профиля и Свойства сечения выше
