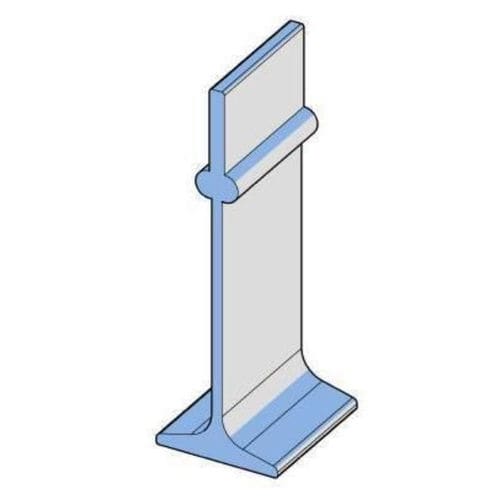

Балка перекрытия для свиноводческих ферм PRF-PIG-0044-135-06-00

Обзор продукта
Балка напольная RABDION GFRP Standard — пултрузионный конструкционный профиль, разработанный для несущих подструктур полов свинарников (свиноматки, подсосный период, откорм). Полностью сертифицирован согласно EN 13706 Grade E23, обеспечивает высокую несущую способность и минимальную деформацию на больших пролетах как в условиях мелких, так и глубоких ям. Совместима со стандартными пластиковыми решётчатыми панелями и модульными системами полов, профиль полностью устойчив к аммиаку, кислотам навоза и моющим средствам. Имея более 35 лет подтверждённой надёжности в Северной Америке, Европе и на мировых рынках, RABDION устраняет коррозию, структурные отказы и риски биобезопасности, характерные для стальных или бетонных опор.

Ключевые характеристики

• Классификация EN 13706 E23.
• Устойчивость к агрессивным химическим средам и отходам (аммиак, кислоты навоза, моющие средства).
• Повышенная биобезопасность и гигиена поверхности — непористая, легко очищаемая.
• Увеличенные пролёты и универсальность для систем с мелкой и глубокой ямой.
• Тепловой комфорт и электрическая не проводимость для благополучия животных и безопасности.
• Универсальная совместимость со стандартными пластиковыми панелями и модульными полами.

Геометрия профиля
СВОЙСТВО | НОМИНАЛ | ДОПУСК +/- | ЕДИНИЦА
Высота | 135.00 | 0.635 | mm
Ширина | 44.00 | 0.220 | mm
Верхняя толщина | 5.50 | 0.350 | mm
Нижняя толщина | 3.75 | 0.200 | mm

Свойства профиля
СВОЙСТВО | ЗНАЧЕНИЕ | ЕДИНИЦА
Второй момент площади Ix | 39519.70 | mm^4
Второй момент площади Iy | 1992981.83 | mm^4
Площадь сечения | 932.19 | mm^2

Таблица нагрузок
Пролёт mm | Прогиб mm | Рекомендованный равномерно распределённый груз UDL kg/m | Макс UDL kg/m² при шаге 400 mm | Макс UDL kg/m² при шаге 600 mm | Макс UDL kg/m² при шаге 800 mm
1500 | 10 | 840 | 5250 | 2333 | 1316
2000 | 13 | 346 | 2163 | 961 | 542
2400 | 16 | 206 | 1288 | 572 | 323
3000 | 20 | 106 | 663 | 295 | 166
3500 | 23 | 65 | 408 | 181 | 102

Технические характеристики

• Коммерческое название: RABDION GFRP Standard Floor Beam
• Код изделия (CN): PRF-PIG-0044-135-06-00
• Масса: 1930 gr/m
• Сертификация: EN 13706 Grade E23
• Совместимость: стандартные пластиковые решётчатые панели и модульные системы пола
• Химическая стойкость: устойчива к аммиаку, кислотам навоза и моющим средствам
• Второй момент площади Ix: 39519.70 mm^4
• Второй момент площади Iy: 1992981.83 mm^4
• Площадь поперечного сечения: 932.19 mm^2
• Геометрия - Высота: 135.00 mm (±0.635 mm)
• Геометрия - Ширина: 44.00 mm (±0.220 mm)
• Геометрия - Верхняя толщина: 5.50 mm (±0.350 mm)
• Геометрия - Нижняя толщина: 3.75 mm (±0.200 mm)
• Нагрузочные характеристики (примеры): Пролёт 1500 mm Рек. UDL 840 kg/m; Макс UDL при 400 mm 5250 kg/m²; Пролёт 3500 mm Рек. UDL 65 kg/m; Макс UDL при 800 mm 102 kg/m²
• Подтверждённая надёжность в полевых условиях: 35+ лет
