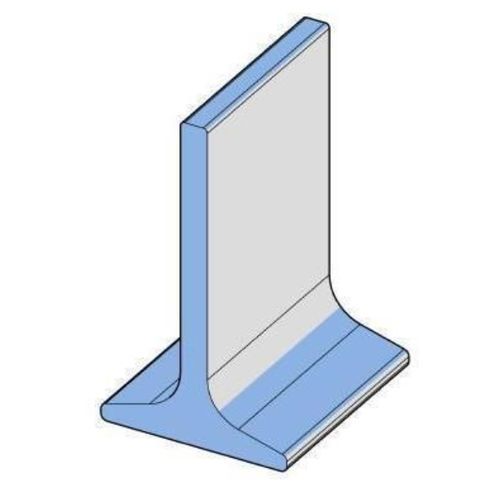

Балка перекрытия для свиноводческих ферм PRF-PIG-0044-076-06-00

Описание продукта
Напольная балка RABDION из стеклопластика представляет собой пултрудированный конструкционный профиль, разработанный для подструктур полов в свинарниках (свиноматки, подсосный и откормочный этапы). Сертифицирована по EN 13706 Grade E23, обеспечивает высокую несущую способность и малую прогибаемость на больших пролетах в системах как мелких, так и глубоких ям. Неметаллическая конструкция обеспечивает тепловой комфорт и электрическую не проводимость, исключая риски коррозии, присущие стальным или бетонным опорам.

Ключевые характеристики

• Класс производительности EN 13706 E23.
• Устойчива к аммиаку, кислотам навоза и типичным моющим химикатам.
• Преимущества по биобезопасности и гигиене поверхности по сравнению с металлическими или бетонными опорами.
• Подходит для больших свободных пролетов в системах с мелкими и глубокими ямами.
• Непроводящий материал обеспечивает тепловой комфорт для животных.
• Совместима со стандартными пластиковыми решетчатыми панелями и модульными полами.

Идентификаторы продукта & вес
Артикул: PRF-PIG-0044-076-06-00
Вес: 1560 gr/m

Геометрия сечения
СВОЙСТВО - НОМИНАЛ - ДОПУСК +/- - ЕДИНИЦА
Высота - 76,20 - 0,381 - mm
Ширина - 44,00 - 0,220 - mm
Верхняя толщина - 6,35 - 0,350 - mm
Нижняя часть - (не указано) - (не указано) - (не указано)

Свойства сечения
СВОЙСТВО - ЗНАЧЕНИЕ - ЕДИНИЦА
Второй момент площади Ix - 39108.30 - mm^4
Второй момент площади Iy - 433203.19 - mm^4
Площадь сечения - 745.63 - mm^2

Таблица нагрузок (выбранные пролет)
Пролет mm - Прогиб mm - Рекомендуемая равномерно распределенная нагрузка kg/m - Макс UDL kg/m² при шаге 400 mm - Макс UDL kg/m² при шаге 600 mm - Макс UDL kg/m² при шаге 800 mm
1500 - 10 - 181 - 1131 - 503 - ND
2000 - 13 - 75 - 466 - 207 - ND
2400 - 16 - 44 - 276 - 123 - ND
3000 - 20 - 23 - 141 - 63 - ND
3500 - 23 - 14 - 88 - 39 - ND

Сертификации и стандарты
Произведено на предприятиях, сертифицированных по ISO 9001:2015. Соответствует стандартам EN 13706 и рекомендациям ASTM. Смоляные матрицы соответствуют требованиям RoHS. Технические ресурсы: файлы STEP и TDS для проектных расчетов.

Совместимость и примечания по применению
Разработана для интеграции со стандартными пластиковыми решетчатыми панелями и модульными напольными системами, используемыми в помещениях для свиноматок, поросят и откорма. Предлагает коррозионно-устойчивую альтернативу стальным или бетонным опорам, повышая стойкость к мойке и снижая риски для биобезопасности.

Технические характеристики

• Торговое наименование: RABDION GFRP Standard Floor Beam
• Артикул / Код: PRF-PIG-0044-076-06-00
• Вес: 1560 gr/m
• Стандарты: EN 13706 Grade E23; рекомендации ASTM; соответствие RoHS
• Высота: 76,20 mm (±0,381 mm)
• Ширина: 44,00 mm (±0,220 mm)
• Верхняя толщина: 6,35 mm (±0,350 mm)
• Второй момент площади Ix: 39108.30 mm^4
• Второй момент площади Iy: 433203.19 mm^4
• Площадь сечения: 745.63 mm^2
• Пример рекомендуемой UDL: до 181 kg/m при пролете 1500 mm (см. таблицу нагрузок для других пролетов)
• Химическая стойкость: устойчива к аммиаку, кислотам навоза и стандартным моющим средствам
• Применение: подструктуры полов для свиноводческих помещений; совместима с пластиковыми решетками и модульными полами
• Доказанная надежность в полевых условиях: более 35 лет (Северная Америка, Европа, глобальные рынки)
• Безопасность: непроводящая; способствует тепловому комфорту животных
