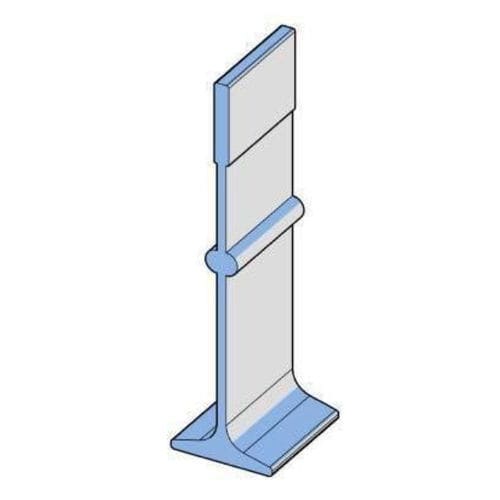

Балка перекрытия для свиноводческих ферм PRF-PIG-0044-165-06-00

Описание продукта
Конструкционная балка для пола RABDION GFRP — это пултрузионный профиль из стеклопластика (GFRP), разработанный для несущих подструктур полов в свиноводстве: площадки для опороса, подсосные участки и доращивание. Предназначен для высокой несущей способности и минимального прогиба на больших пролетах, пригоден для установок с мелкой и глубокой ямой, устраняя коррозию и структурные повреждения, характерные для стали или бетона.

Ключевые характеристики

• Класс по EN 13706 E23.
• Устойчивость к аммиаку, кислотам навоза и моющим химикатам.
• Преимущества по био-безопасности и гигиене поверхности по сравнению со сталью или бетоном.
• Обеспечивает увеличенные свободные пролеты; подходит для систем с мелкой и глубокой ямой.
• Тепловой не проводник — комфорт и безопасность животных.
• Совместим со стандартными пластиковыми щитовыми панелями и модульными напольными системами.

Геометрия профиля
Высота: 165,10 mm (Допуск +/- 0,600 mm)
Ширина: 44,00 mm (Допуск +/- 0,220 mm)
Верхняя толщина: 6,35 mm (Допуск +/- 0,350 mm)
Нижняя толщина: 4,00 mm (Допуск +/- 0,200 mm)

Свойства сечения
Второй момент площади Ix: 39491.89 mm^4
Второй момент площади Iy: 3330496.54 mm^4
Площадь сечения: 1097.02 mm^2

Таблица нагрузок (выбранные пролеты)
Пролет 1500 mm — Прогиб 10 mm — Рекомендуемая равномерно распределённая нагрузка 190 kg/m — Макс UDL (шаг 400 mm) 1186 kg/m² — Макс UDL (шаг 600 mm) ND — Макс UDL (шаг 800 mm) ND
Пролет 2000 mm — Прогиб 13 mm — Рекомендуемая UDL 153 kg/m — Макс UDL (шаг 400 mm) 957 kg/m² — Макс UDL (шаг 600 mm) ND — Макс UDL (шаг 800 mm) ND
Пролет 2400 mm — Прогиб 16 mm — Рекомендуемая UDL 98 kg/m — Макс UDL (шаг 400 mm) 613 kg/m² — Макс UDL (шаг 600 mm) ND — Макс UDL (шаг 800 mm) ND
Пролет 3000 mm — Прогиб 20 mm — Рекомендуемая UDL 52 kg/m — Макс UDL (шаг 400 mm) 326 kg/m² — Макс UDL (шаг 600 mm) ND — Макс UDL (шаг 800 mm) ND

Сертификации и соответствие
EN 13706 Grade E23; производство сертифицировано по ISO 9001:2015; соответствует EN 13706 E23 / ASTM; матрицы смол соответствуют RoHS.

Характеристики / технические спецификации

• Brand: RABDION
• Model / Commercial name: RABDION GFRP Standard Floor Beam
• Product code: PRF-PIG-0044-165-06-00
• Материал: пултрузионный GFRP (стеклопластиковый полимер)
• Применение: конструкционная балка пола для подструктур опороса, подсосных и доращивающих помещений
• Вес: 2380 gr/m
• Высота: 165,10 mm
• Ширина: 44,00 mm
• Верхняя толщина: 6,35 mm
• Нижняя толщина: 4,00 mm
• Вторые моменты площади: Ix 39491.89 mm^4, Iy 3330496.54 mm^4
• Площадь сечения: 1097.02 mm^2
• Рекомендуемые значения UDL и максимальные UDL по пролету — в таблице нагрузок
• Химическая стойкость: иммунитет к аммиаку, кислотам навоза и моющим химикатам
• Совместимость: подходит для стандартных пластиковых щитовых панелей и модульных напольных систем
• Проверенная надежность на объектах: более 35 лет на нескольких рынках
