Фильтр для воды VTR2

Обзор продукта

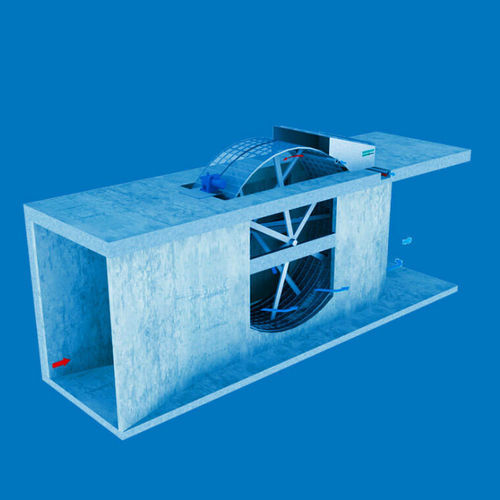

Фильтр барабанный вращающийся бокового потока большого диаметра VTR2 — погружённый барабанный сито-фильтр, разработан для водозаборов в глубоких водах (море, озеро, река) на глубинах более 4–5 м. Обеспечивает фильтрованную воду для промышленного охлаждения, предварительной очистки при опреснении, предварительной очистки питьевой воды и других производственных процессов.

Категория / Типология
КАТЕГОРИЯ: ВОДОЗАБОР
ТИПОЛОГИЯ: БАРАБАННЫЕ СКРИНЫ / ПОГРУЖНЫЕ ФИЛЬТРЫ БОКОВОГО ПОТОКА

Конструкция
Устройство имеет цилиндрическую несущую конструкцию, усиленную радиальными стальными ребрами, поддерживающими большую открытую цилиндрическую фильтрующую поверхность. Съёмные болтовые фильтровальные панели (рамка + сетка с квадратными ячейками) обеспечивают замену на месте. Барабан вращается на центральном валу, опирающемся на два боковых узла с подшипниками, смазанными на весь срок службы. Привод — через редуктор-двигатель с цилиндрическими шестернями и зубчатым рейковым зацеплением. Система очистки включает внутренне→внешние встречные моющие планки с форсунками высокого давления и отводит отфильтрованный материал в бункер. Уплотнение осуществляется с помощью прокладок между вращающимся барабаном и стационарной стальной частью, установленной на канале. Защита от перегрузок — стандартные динамометрические устройства или опциональные электронные ограничители поглощения энергии.

Основные компоненты

• Цилиндрическая несущая структура с радиальными стальными усиливающими ребрами
• Болтовые съёмные фильтровальные панели (рамка + сетка с квадратными ячейками)
• Центральный вращающийся вал
• Два боковых опоры с подшипниками, смазываемыми на весь срок службы
• Редуктор-двигатель с цилиндрическими шестернями и приводом «пиньон‑рейка»
• Две внутренне→внешние встречные моющие планки с форсунками высокого давления
• Бункер для отфильтрованного материала и промывной воды
• Уплотнительная система с прокладками между барабаном и стационарной частью канала
• Защита от перегрузки: динамометрические устройства или опционные электронные ограничители

Принцип работы
Вода, поступающая в канал, направляется на внешнюю погружённую поверхность барабана и фильтруется при проходе снаружи вовнутрь, затем выходит по осям с обоих концов. Центральная зона канала пониже закрыта, что заставляет поток разделяться и вновь соединяться после фильтра. Твёрдые частицы, задержанные на внешней поверхности барабана, удаляются промывной водой, распыляемой изнутри наружу, и попадают в бункер.

Применение

• Водозаборы в море, озере или реке на глубинах >4–5 м
• Подача охлаждающей воды для промышленных процессов
• Предварительная очистка перед опреснением
• Предварительная очистка перед питьевой водой
• Другие промышленные заборы технологической воды

Ключевые преимущества

• Распроектирован для очень больших расходов
• Изготовлен из нержавеющих и перерабатываемых материалов
• Подшипники с пожизненной смазкой для непрерывной работы
• Низкое текущее обслуживание благодаря простой конструкции
• Полностью автоматическая внутренняя очистка для длительной надежности

Характеристики / технические данные

• Модель: VTR2
• Глубина установки: подходит для каналов глубже 4–5 метров
• Принцип фильтрации: боковой поток, погружённый барабан (снаружи→внутрь)
• Фильтрующий элемент: съёмные панели с сеткой квадратной ячеи
• Привод: редуктор-двигатель с цилиндрическими шестернями, передача пиньон‑рейка
• Очистка: две внутренне→внешние встречные моющие планки с форсунками высокого давления
• Материалы: нержавеющие и перерабатываемые
• Подшипники: смазка на весь срок службы, рассчитаны на непрерывную работу в воде
• Уплотнение: система прокладок между вращающимся барабаном и фиксированной частью канала
• Сбор: бункер для отфильтрованного материала и промывной воды
• Защита от перегрузки: динамометрические устройства; опциональные электронные ограничители поглощения
• Работа: полностью автоматическая очистка
