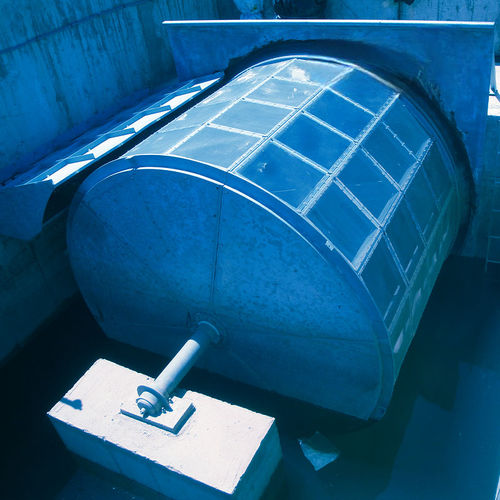

Грохот с барабаном GRSI

с системой подвода жидкостирешетчатыйротационный

Наименование продукта
Вращающееся барабанное сито (GRSI), разработанное для микрофильтрации при водозаборе.

Когда использовать
GRSI подходит для установки на водозаборах из моря, озера или реки для систем охлаждения, опреснения, очистки питьевой воды, орошения и промышленных технологических процессов.

Конструкция

• Прочная цилиндрическая несущая конструкция, усиленная радиальными стальными профилями, обеспечивающая большую свободную цилиндрическую поверхность, способную выдерживать гидравлические нагрузки и вращение в воде.
• Ряд съёмных фильтрующих панелей, прикрученных к каркасу; каждая панель состоит из рамы и фильтра в виде квадратной сетки или перфорированного листа.
• Фиксированный центральный вал, поддерживающий весь барабан.
• Два боковых опорных узла со специальными самосмазывающимися втулками, рассчитанными на непрерывную работу в воде и на восприятие вращения барабана относительно фиксированного вала.
• Редукторный электродвигатель с цилиндрическими шестернями, приводящий барабан через шестерёнку, входящую в зацепление с зубчатой рейкой.
• Смывающая балка противоточного типа с форсунками высокого давления для очистки фильтрующей поверхности изнутри наружу.
• Бункер для сбора отфильтрованных материалов и промывочной воды.
• Система уплотнений с прокладками между вращающимся барабаном и неподвижной стальной частью, прикреплённой к стенке канала.
• Защита от перегрузок с использованием стандартных динамометрических устройств или, по запросу, электронных ограничителей поглощаемой мощности.
• Простая и надёжная конструкция и полностью автоматическая очистка обеспечивают стабильную высокую производительность и долговременную надёжность.

Принцип работы
Входящий поток воды по оси барабана встречает закрытую переднюю поверхность и вынужден проходить через цилиндрическую фильтрующую поверхность снаружи внутрь. Очищенная вода снова собирается внутри барабана и отводится по оси. Частицы, задержанные снаружи, удаляются промывочной водой, подаваемой противотоком изнутри наружу, и попадают в бункер.

Преимущества

• Сниженные требования к техническому обслуживанию за счёт отсутствия подводных подвижных механических элементов.
• Экономия энергии и увеличенный срок службы за счёт удержания барабана в неподвижном состоянии, кроме циклов промывки.
• Высокие удельные пропускные способности.
• Прочная конструкция для тяжелых эксплуатационных условий.

Характеристики / технические спецификации

• Модель: GRSI (вращающееся барабанное сито).
• Применение: водозабор для систем охлаждения, опреснения, очистки питьевой воды, орошения и промышленных процессов.
• Фильтрующие панели: съёмные рамные панели с квадратной сеткой или перфорированным листом.
• Привод: редукторный двигатель с цилиндрическими шестернями и приводом «шестерня‑рейка».
• Система промывки: противоточная балка с форсунками высокого давления (внутри → наружу).
• Опоры: боковые опоры с самосмазывающимися втулками; фиксированный центральный вал.
• Уплотнение: система прокладок между вращающимся барабаном и фиксированной частью, установленной на канале.
• Бункер: сбор отфильтрованных твердых частиц и промывочной воды.
• Защита от перегрузки: стандартные динамометрические устройства; электронные ограничители по запросу.
• Эксплуатация: полностью автоматическая очистка; барабан неподвижен, кроме периода промывки, для минимизации энергопотребления.
• Конструкция: стальная конструкция, усиленная радиальными профилями для высокой механической прочности.
