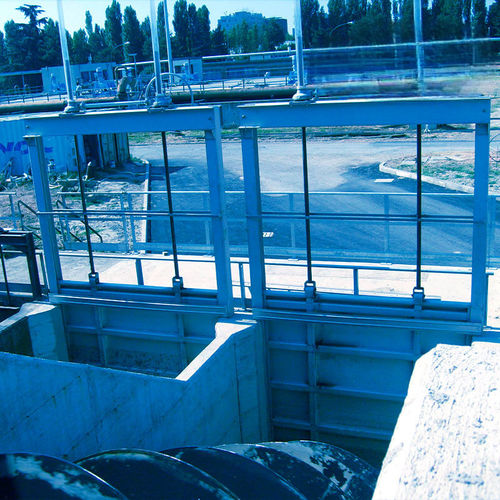

Клапан для стоков шлюз P2V3

из нержавеющей стали

КАТЕГОРИЯ / ТИПОЛОГИЯ ВОДОЗАБОР / ЗАДВИЖКИ

ОПИСАНИЕ Задвижки серии P2V используются как запорные элементы для каналов, подводных отверстий и резервуаров. Они состоят из цельного стального ограждения (enbloc), усиленного ребрами, боковых уплотнений из SBR-эластомера в виде полых круглых прутков и каркаса из стандартных стальных профилей. Привод — стальные двойные винты, шарнирно закреплённые на створке, и двухступенчатый редуктор с маховиком; версии P2V3A/P2V4A оснащены электрическим приводом. Герметизация может выполняться по гладкой посадочной поверхности или по клиновой схеме: четыре скользящих бронзовых ролика на валах и четыре клина, болтованные к раме, создают горизонтальное усилие для сжатия уплотнительных поверхностей. Задвижки доступны с уплотнением по трём сторонам (P2V3) или по четырём сторонам (P2V4), в лёгкой, средней или тяжёлой сериях, а также в вариантах со подъёмным или неподъёмным винтом. Стандартный материал — углеродистая сталь; по запросу возможна полная конструкция из нержавеющей стали.

ПРЕИМУЩЕСТВА

• Подходят для очень больших пролётов
• Ручное управление с опцией электрического привода
• Гибкие варианты уплотнения: гладкая посадка или клиновая схема

ВАРИАНТЫ

• P2V3: уплотнение по трём сторонам
• P2V4: уплотнение по четырём сторонам
• P2V3A / P2V4A: те же технические характеристики с электрическим приводом
• Серии: лёгкая, средняя, тяжёлая
• Тип: подъёмный винт или неподъёмный винт
• Материалы: стандартная углеродистая сталь; нержавеющая сталь по запросу

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Цельное стальное ограждение (enbloc) с усилениями
• Боковые уплотнения из SBR-эластомера в виде полых круглых прутков
• Каркас из стандартных стальных профилей
• Приводная система: стальные двойные винты, шарнирно закреплённые на створке
• Привод: двухступенчатый редуктор с маховиком (электрический привод для версий A)
• Варианты уплотнения: гладкая посадочная поверхность или клиновая схема
• Клиновые компоненты: четыре скользящих бронзовых ролика на валах и четыре клина, болтованные к раме, для создания горизонтального усилия
• Конфигурации уплотнения: три стороны (P2V3) или четыре стороны (P2V4)
• Варианты прочности серий: лёгкая, средняя, тяжёлая
• Опции типа: подъёмный винт или неподъёмный винт
• Стандартный материал: углеродистая сталь; полное исполнение из нержавеющей стали по запросу
