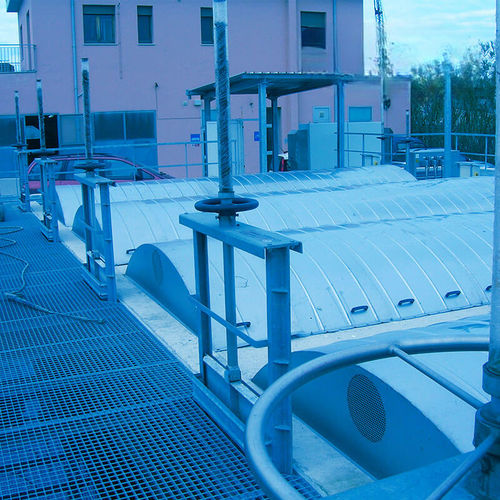

Клапан для стоков шлюз PV3

из нержавеющей стали

Описание продукта
Затворы PV используются в качестве запорных элементов для каналов, регуляторов уровня и резервуаров. Они состоят из монолитного стального щита с соответствующим усилением, боковых уплотнений из полой круглой штанги из эластомера SBR, рам из стандартных стальных профилей и приводной системы со стальным винтом, шарнирно закреплённым на заслонке. Рукоятка (маховик) опирается на опорный роликовый подшипник и напрямую управляет винтом, поэтому PV подходят для небольших габаритов и низкого гидростатического давления, когда коробка передач не требуется. Доступны уплотнения по трём сторонам (PV3) или по четырём сторонам (PV4). Стандартная конструкция — углеродистая сталь; нержавеющая сталь по запросу.

Категория / Тип

• Забор воды
• Затворы для напорных трубопроводов

Преимущества

• Оптимальная гидравлическая герметичность
• Простота ручного управления
• Лёгкая конструктивная концепция

Дополнительные характеристики

• Монолитный стальной щит с соответствующим усилением
• Боковые уплотнения из полой круглой штанги из эластомера SBR
• Рамы из стандартных стальных профилей
• Приводная система со стальным винтом, шарнирно закреплённым на заслонке
• Маховик, опираемый на опорный роликовый подшипник (прямое ручное управление)
• Доступно с уплотнениями по трём сторонам (PV3) или по четырём сторонам (PV4)
• Стандартный материал: углеродистая сталь; нержавеющая сталь по запросу

Технические характеристики

• Серия / обозначение модели: PV
• Применение: запорные элементы для каналов, регуляторов уровня, резервуаров
• Заслонка: монолитный стальной щит, усиленный
• Уплотнения: полая круглая штанга из эластомера SBR; конфигурации PV3 (три стороны) и PV4 (четыре стороны)
• Рама: стандартные стальные профили
• Привод: стальной винт, шарнирно закреплённый на заслонке; прямое управление маховиком; маховик опирается на опорный роликовый подшипник
• Типичное применение: небольшие размеры и низкое гидростатическое давление, когда коробка передач не требуется
• Стандартный материал: углеродистая сталь; нержавеющая сталь по запросу
