Фильтр для воды GRSIS

панельный

Категория и тип
КАТЕГОРИЯ: ВОДОЗАБОРЫ
ТИП: ФИЛЬТРЫ

Продукт

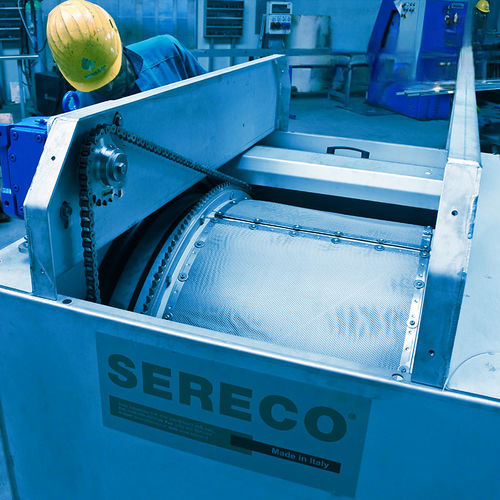

GRSIS — компактный ротационный барабанный фильтр, предназначенный для фильтрации малых расходов (несколько сотен м3/ч) сточных вод, морской, озерной или речной воды для промышленных процессов, производства питьевой воды, орошения или общих производственных процессов.

Конструкция

• Полностью закрытый компактный параллелепипедный корпус из нержавеющей стали, содержащий все компоненты.
• Горизонтальный цилиндр, усиленный радиальными стальными профилями для обеспечения большой свободной цилиндрической поверхности, стойкой к вращению и гидравлическим нагрузкам.
• Серия болтовых съемных фильтрующих панелей из квадратной сетки или перфорированного листа для простоты замены.
• Фиксированный вал, поддерживающий всю конструкцию.
• Два боковых опоры с самосмазывающимися втулками, рассчитанными на непрерывную работу в воде.
• Редуктор-двигатель с цилиндрическими шестернями; вращение барабана через шестерню, входящую в зацепление с рейкой.
• Промывочная планка противотоком с соплами высокого давления для очистки поверхности фильтра изнутри наружу.
• Бункер для сбора задержанных твердых частиц и промывной воды; уплотнение с помощью прокладок между барабаном и стенкой корпуса.
• Защита от перегрузки с помощью динамометрических устройств или опционально электронных ограничителей поглощаемой мощности; электрический шкаф управления.

Принцип работы
Входящий поток поступает осевым направлением через фланцевое соединение. Вода проходит через фильтрующие панели снаружи внутрь; отфильтрованная вода собирается и выходит осево через фланцевый выход. Задержанные на внешней поверхности твердые частицы выталкиваются в бункер промывной водой, направленной изнутри наружу, и удаляются через фланцевое соединение. Узел комплектуется фильтром на линии промывной воды, фланцем перелива и нижним сливом.

Преимущества

• Компактный, легко перемещаемый агрегат, применим при ограниченном монтажном пространстве.
• Полностью изготовлен из нержавеющей стали для стойкости к коррозии в морской и пресной воде.
• Автоматическая система промывки снижает объем рутинного технического обслуживания.
• Фильтрующее отверстие заменяемо для адаптации к разным типам твердых частиц и областям применения.

Технические характеристики / спецификации

• Модель / Серия: GRSIS
• Подходящий расход: малые расходы (несколько сотен м3/ч)
• Применения: сточные воды для очистки, море/озеро/река; промышленные процессы, производство питьевой воды, орошение, общие производственные процессы
• Материал изготовления: нержавеющая сталь
• Фильтрующие элементы: болтовые съемные панели с квадратной сеткой или перфорированным листом; регулируемое/сменное фильтрующее отверстие
• Привод: мотор-редуктор с цилиндрическими шестернями, шестерня и рейка
• Очистка: промывка противотоком под высоким давлением изнутри наружу; автоматическая система
• Опоры и подшипники: опоры с самосмазывающимися втулками для непрерывной работы в воде
• Уплотнение: уплотнение с помощью прокладок между барабаном и корпусом
• Соединения и сливы: входные/выходные фланцы, переливной фланец, нижний слив, бункер для твердых частиц и промывной воды
• Аксессуары: фильтр на линии промывной воды, электрический шкаф управления
• Защита: динамометрическая защита от перегрузки или опциональные электронные ограничители поглощения
