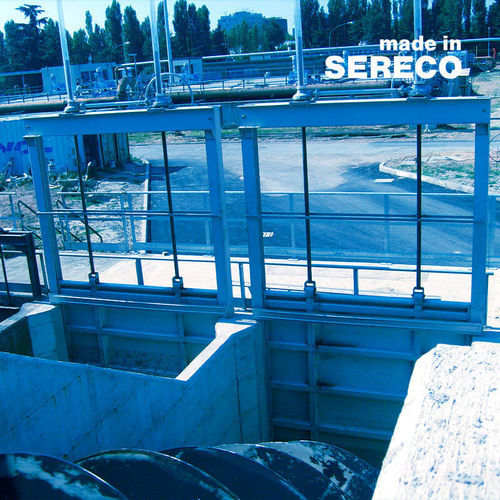

Клапан для стоков шлюз P2V4

из нержавеющей стали

Описание
Шлюзовые задвижки P2V используются в качестве запорных элементов для каналов, погружённых отверстий и резервуаров. Они состоят из монолитного стального щита с соответствующим усилением, боковых уплотнений из пустотелого круглого стержня из SBR-эластомера, рам из стандартных стальных профилей и привода с двойными стальными винтами, шарнирно закреплёнными на створке, и редуктором с двумя ступенями и рукояткой. Уплотнение может быть выполнено по схеме гладкой плоскости или в виде клинового узла: четыре подвижных бронзовых ролика на валах и четыре клина, прикрученные к раме, создают горизонтальное усилие, сжимающее уплотняющие поверхности. Задвижки доступны с уплотнениями на трёх сторонах (P2V3) или на четырёх сторонах (P2V4). Версии P2V3A и P2V4A имеют те же технические характеристики и оснащаются электрическим приводом. Любая версия может быть поставлена в лёгком, среднем или тяжёлом исполнении, с подъёмным или неподъёмным винтом. Стандартное исполнение — углеродистая сталь; полный нержавеющий корпус возможен по запросу.

Категория / Типология
КАТЕГОРИЯ: ЗАБОР ВОДЫ
ТИПОЛОГИЯ: ЗАдвижки ДЛЯ ВОДОВОДОВ

Доступные версии

• P2V3 (уплотнения на трёх сторонах)
• P2V4 (уплотнения на четырёх сторонах)
• P2V3A, P2V4A (те же технические характеристики с электрическим приводом)

Преимущества

• Применимы для очень больших пролетов
• Простота управления — рукоятка или электрический привод
• Варианты исполнения для лёгких, средних и тяжёлых условий эксплуатации

Технические характеристики

• Конструкция: стандарт — углеродистая сталь; полный нержавеющий вариант по запросу
• Щит: монолитный стальной щит с соответствующим усилением
• Рамы: стандартные стальные профили
• Уплотнения: боковые уплотнения из SBR-эластомера в виде пустотелого круглого стержня; уплотнения доступны на трёх или четырёх сторонах
• Типы уплотнения: уплотнение на гладкой поверхности или клиновая схема с четырьмя скользящими бронзовыми роликами на валах и четырьмя клиньями, прикручиваемыми к раме, для получения горизонтального усилия
• Привод: стальные двойные винты, шарнирно закреплённые на створке; редуктор с двойной передачей и рукояткой
• Приводное устройство: ручное с рукояткой; электрический привод доступен для P2V3A и P2V4A
• Серии: доступны в лёгком, среднем и тяжёлом исполнении
• Тип винта: опции подъёмного или неподъёмного винта
